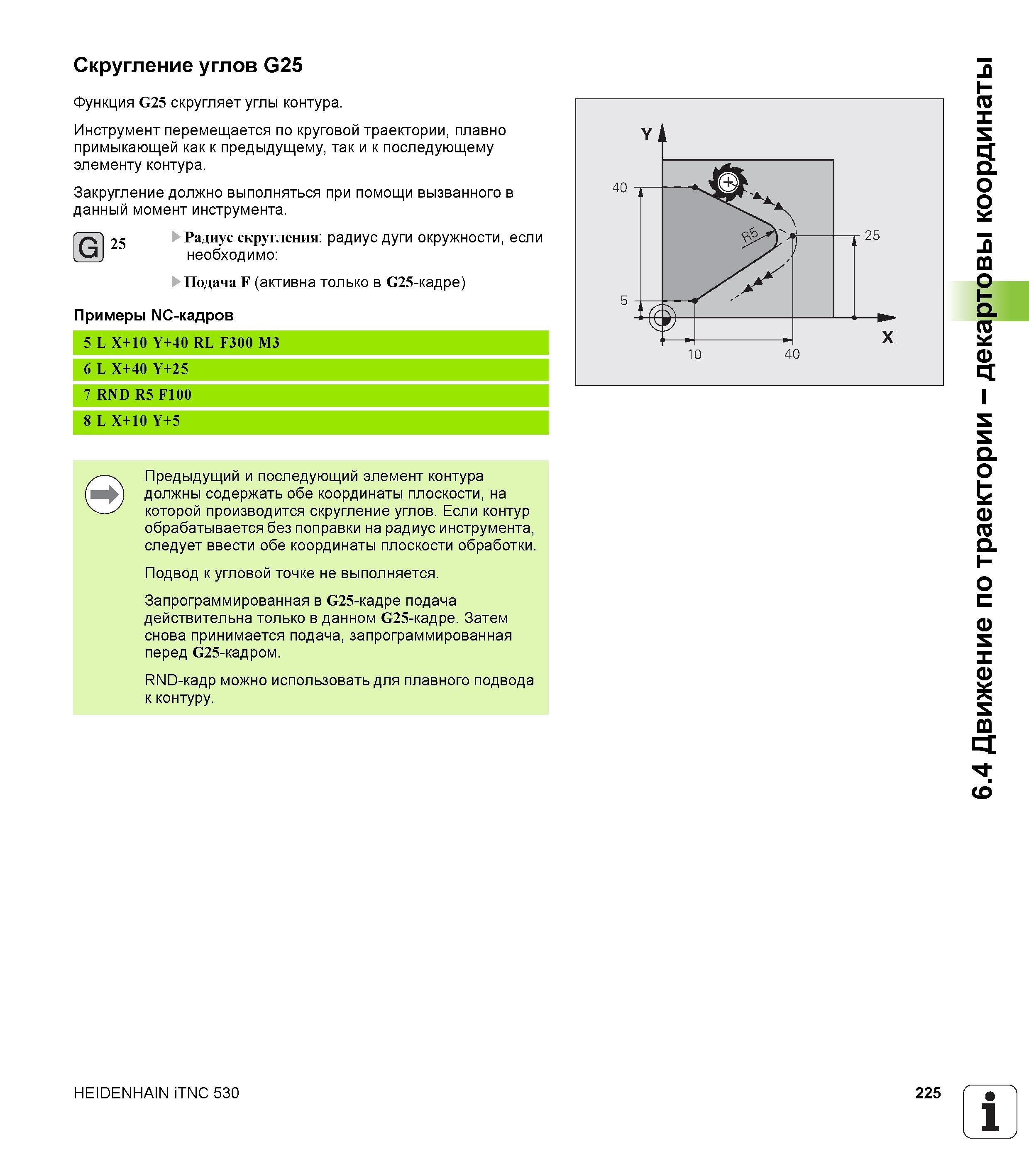

Скругление углов G25 Функция G25 скругляет углы контура. Инструмент перемещается по круговой траектории, плавно примыкающей как к предыдущему, так и к последующему элементу контура. Закругление должно выполняться при помощи вызванного в данный момент инструмента. G25 Радиус скругления радиус дуги окружности, если необходимо Подача F (активна только в С25-кадре) Примеры NC-кадров Предыдущий и последующий элемент контура должны содержать обе координаты плоскости, на которой производится скругление углов. Если контур обрабатывается без поправки на радиус инструмента, следует ввести обе координаты плоскости обработки. Подвод к угловой точке не выполняется. Запрограммированная в G25-кадре подача действительна только в данном G25-кадре. Затем снова принимается подача, запрограммированная перед G25-кадром. RND-кадр можно использовать для плавного подвода к контуру. HEIDENHAIN iTNC 530 225 1 6.4 Движение по траектории - декартовы координаты
