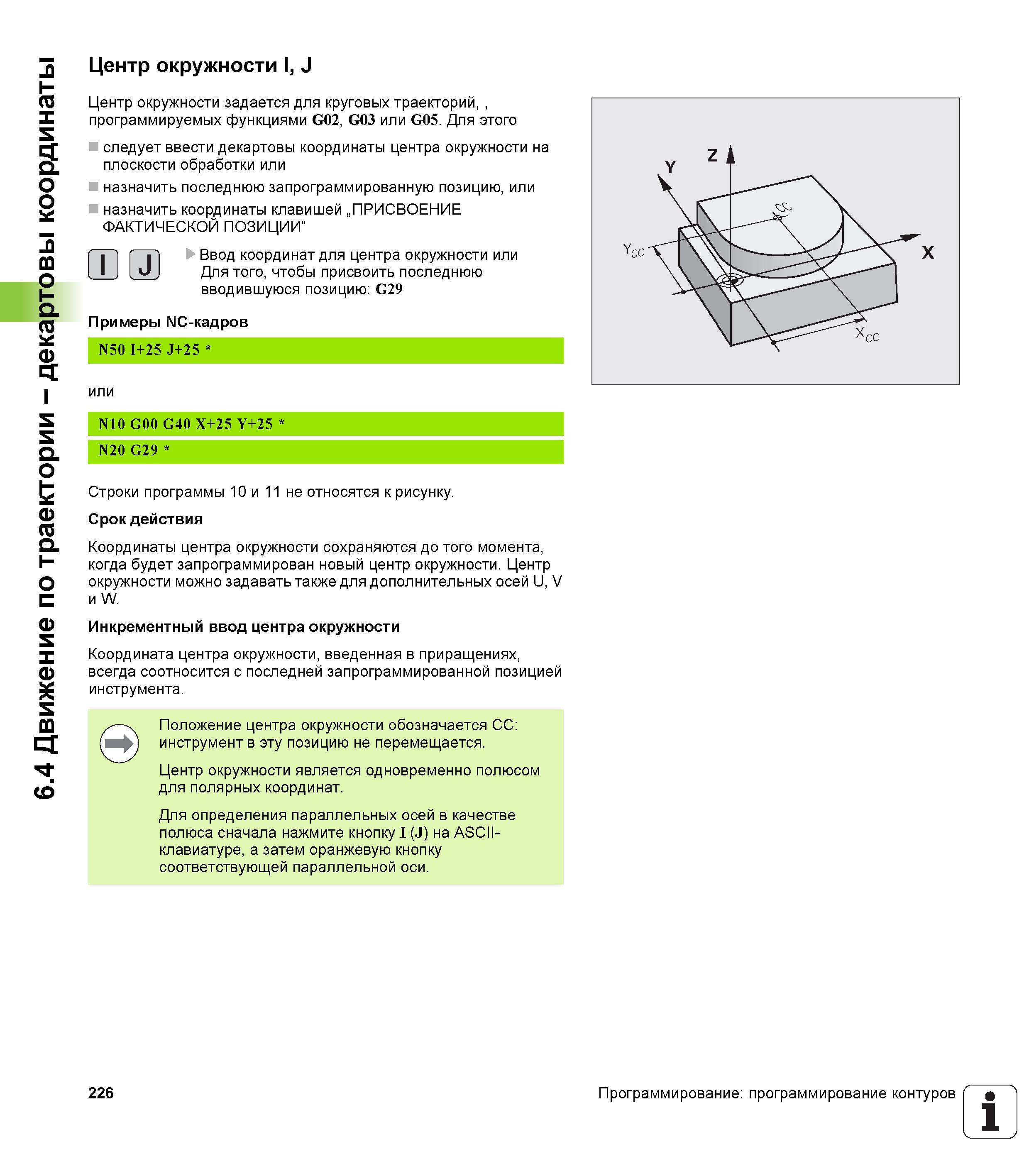

6.4 Движение по траектории - декартовы координаты Центр окружности I, J Центр окружности задается для круговых траекторий, , программируемых функциями G02, G03 или G05. Для этого следует ввести декартовы координаты центра окружности на плоскости обработки или назначить последнюю запрограммированную позицию, или назначить координаты клавишей „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ” Ввод координат для центра окружности или Для того, чтобы присвоить последнюю вводившуюся позицию G29 Примеры NC-кадров ШИ N50 I+25 J+25 или N10 G00 G40 X+25 Y+25 N20 G29 Строки программы 10 и 11 не относятся к рисунку. Срок действия Координаты центра окружности сохраняются до того момента, когда будет запрограммирован новый центр окружности. Центр окружности можно задавать также для дополнительных осей U, V и W. Инкрементный ввод центра окружности Координата центра окружности, введенная в приращениях, всегда соотносится с последней запрограммированной позицией инструмента. Положение центра окружности обозначается CC инструмент в эту позицию не перемещается. Центр окружности является одновременно полюсом для полярных координат. Для определения параллельных осей в качестве полюса сначала нажмите кнопку I (J) на ASCII-клавиатуре, а затем оранжевую кнопку соответствующей параллельной оси. 226 Программирование программирование контуров 1
