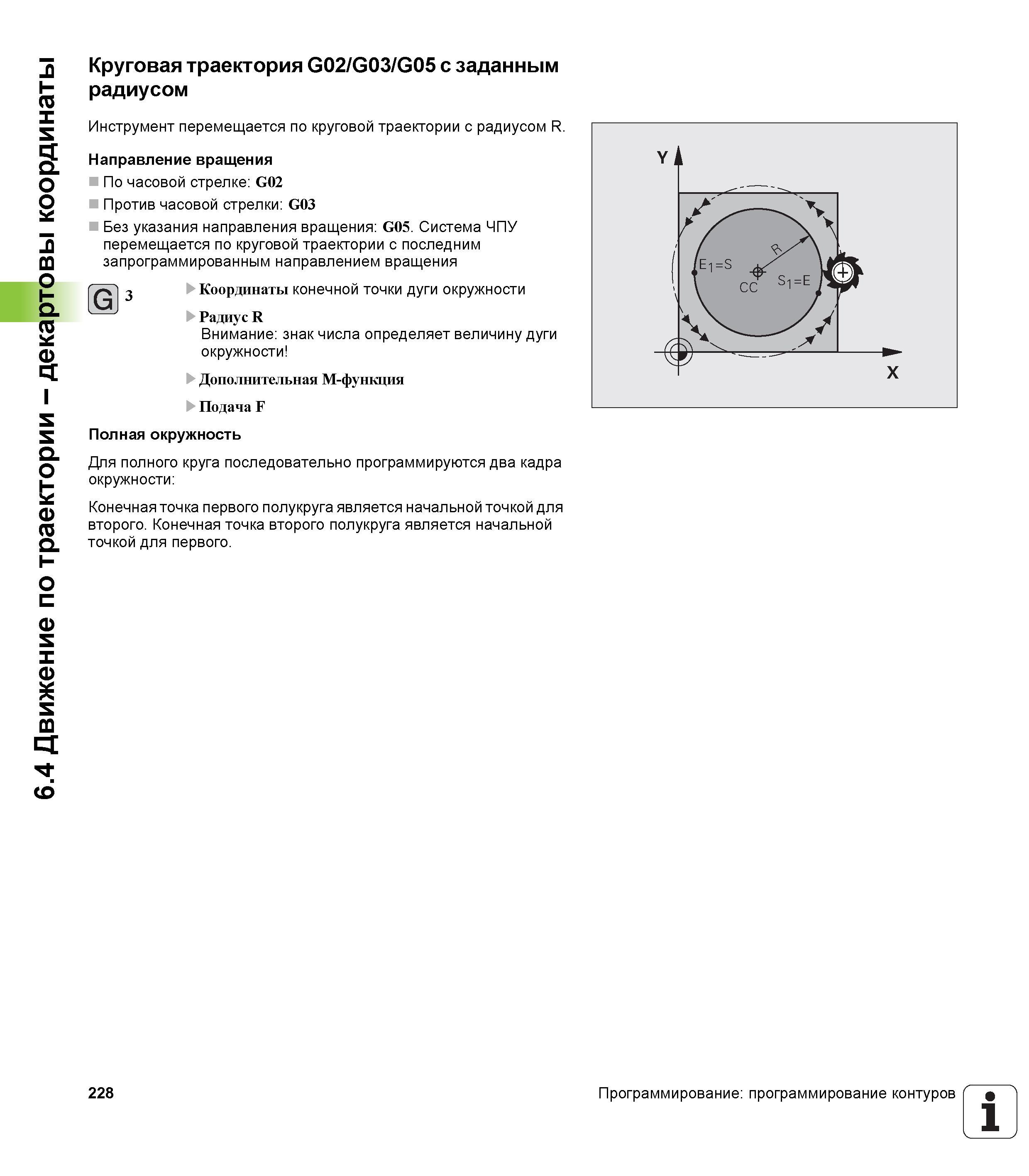

6.4 Движение по траектории - декартовы координаты Круговая траектория G02/G03/G05 с заданным радиусом Инструмент перемещается по круговой траектории с радиусом R. Направление вращения По часовой стрелке G02 Против часовой стрелки G03 Без указания направления вращения G05. Система ЧПУ перемещается по круговой траектории с последним запрограммированным направлением вращения 3 Координаты конечной точки дуги окружности Радиус R Внимание знак числа определяет величину дуги окружности Дополнительная M-функция Подача F Полная окружность Для полного круга последовательно программируются два кадра окружности Конечная точка первого полукруга является начальной точкой для второго. Конечная точка второго полукруга является начальной точкой для первого. 228 Программирование программирование контуров 1
