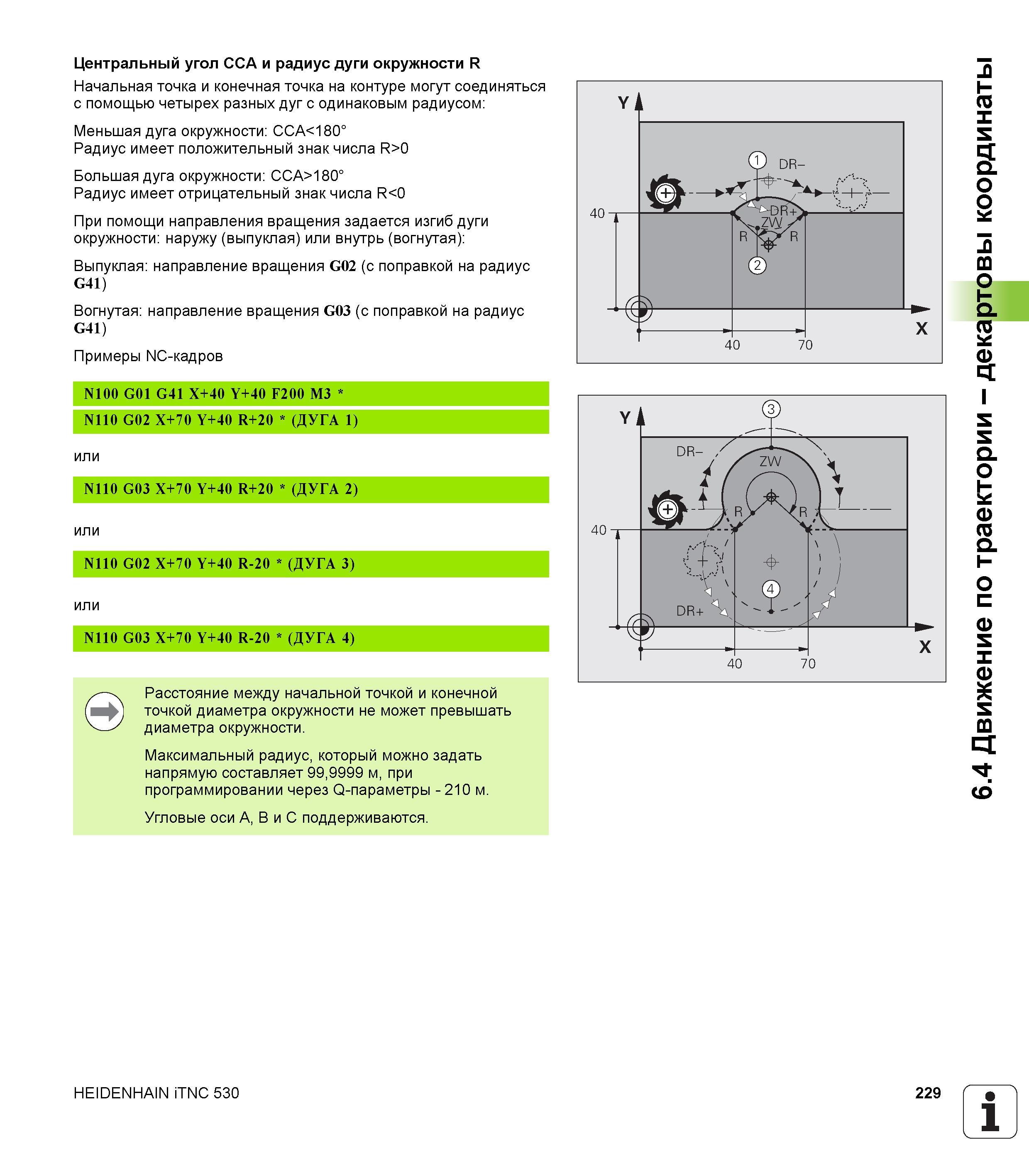

Центральный угол CCA и радиус дуги окружности R Начальная точка и конечная точка на контуре могут соединяться с помощью четырех разных дуг с одинаковым радиусом Меньшая дуга окружности CCA<180° Радиус имеет положительный знак числа R>0 Большая дуга окружности CCA>180° Радиус имеет отрицательный знак числа R<0 При помощи направления вращения задается изгиб дуги окружности наружу (выпуклая) или внутрь (вогнутая) Выпуклая направление вращения G02 (с поправкой на радиус G41) Вогнутая направление вращения G03 (с поправкой на радиус G41) Примеры NC-кадров N100 G01 G41 X+40 Y+40 F200 M3 N110 G02 X+70 Y+40 R+20 (ДУГА 1) или N110 G03 X+70 Y+40 R+20 (ДУГА 2) или N110 G02 X+70 Y+40 R-20 (ДУГА 3) или N110 G03 X+70 Y+40 R-20 (ДУГА 4) Расстояние между начальной точкой и конечной точкой диаметра окружности не может превышать диаметра окружности. Максимальный радиус, который можно задать напрямую составляет 99,9999 м, при программировании через Q-параметры - 210 м. Угловые оси A, B и C поддерживаются. HEIDENHAIN iTNC 530 229 1 6.4 Движение по траектории - декартовы координаты
