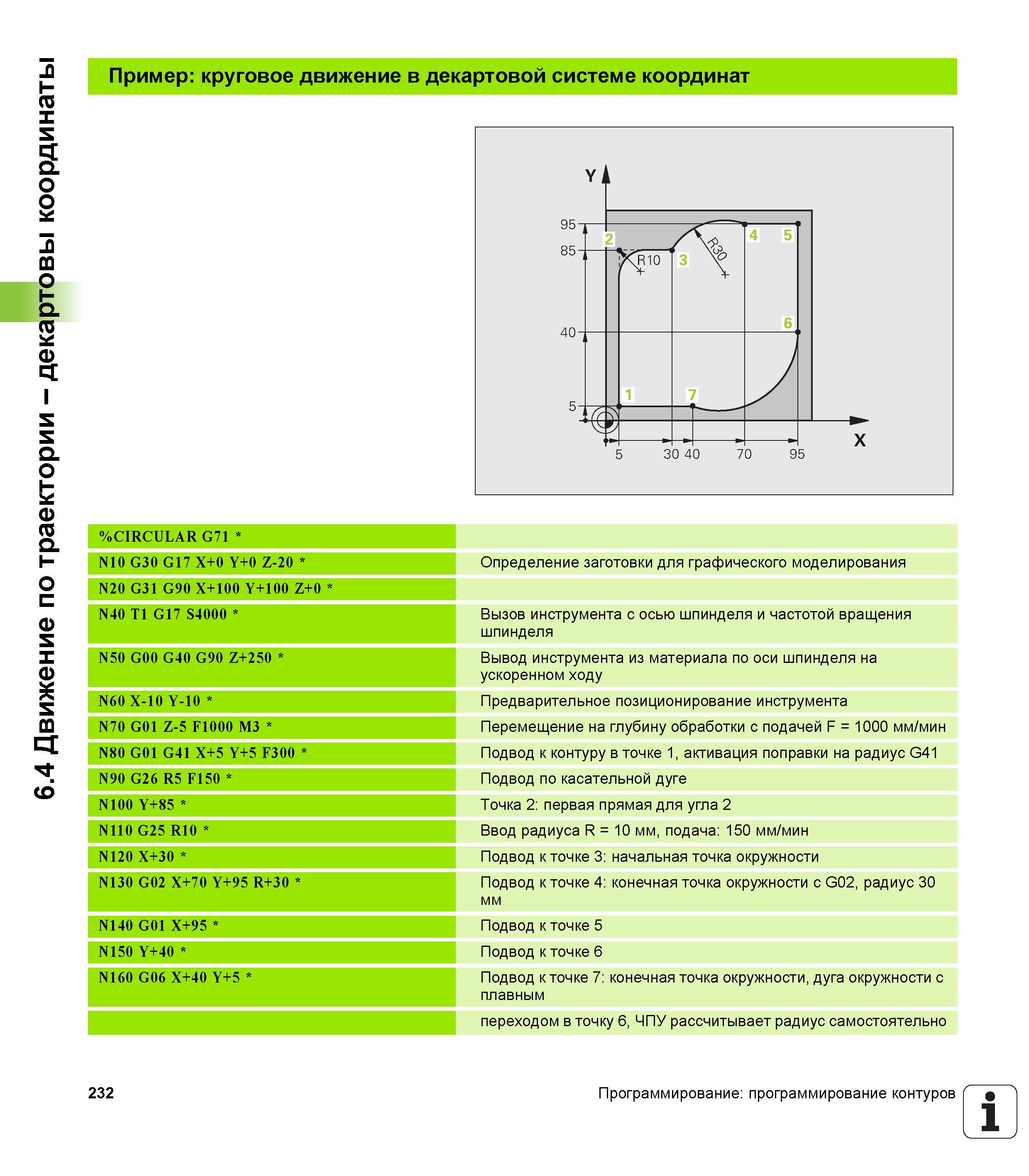

6.4 Движение по траектории - декартовы координаты Пример круговое движение в декартовой системе координат “/ CIRCULAR G71 N10 G30 G17 X+0 Y+0 Z-20 Определение заготовки для графического моделирования N20 G31 G90 X+100 Y+100 Z+0 N40 T1 G17 S4000 Вызов инструмента с осью шпинделя и частотой вращения шпинделя N50 G00 G40 G90 Z+250 Вывод инструмента из материала по оси шпинделя на ускоренном ходу N60 X-10 Y-10 Предварительное позиционирование инструмента N70 G01 Z-5 F1000 M3 Перемещение на глубину обработки с подачей F = 1000 мм/мин N80 G01 G41 X+5 Y+5 F300 Подвод к контуру в точке 1, активация поправки на радиус G41 N90 G26 R5 F150 Подвод по касательной дуге N100 Y+85 Точка 2 первая прямая для угла 2 N110 G25 R10 Ввод радиуса R = 10 мм, подача 150 мм/мин N120 X+30 Подвод к точке 3 начальная точка окружности N130 G02 X+70 Y+95 R+30 Подвод к точке 4 конечная точка окружности с G02, радиус 30 мм N140 G01 X+95 Подвод к точке 5 N150 Y+40 Подвод к точке 6 N160 G06 X+40 Y+5 Подвод к точке 7 конечная точка окружности, дуга окружности с плавным переходом в точку 6, ЧПУ рассчитывает радиус самостоятельно 232 Программирование программирование контуров 1
