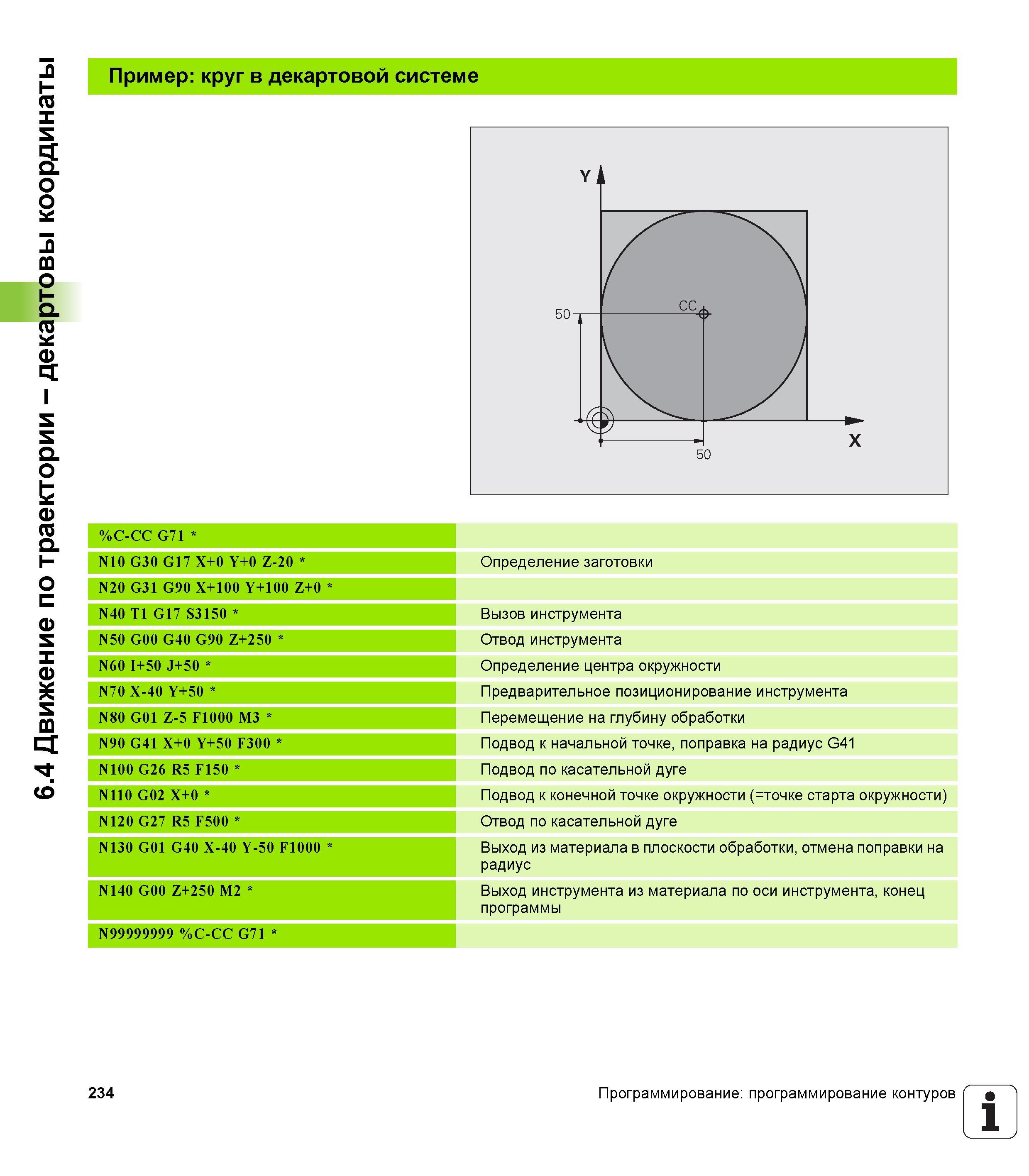

6.4 Движение по траектории - декартовы координаты Пример круг в декартовой системе %C-CC G71 N10 G30 G17 X+0 Y+0 Z-20 Определение заготовки N20 G31 G90 X+100 Y+100 Z+0 N40 T1 G17 S3150 Вызов инструмента Отвод инструмента Определение центра окружности Предварительное позиционирование инструмента Перемещение на глубину обработки Подвод к начальной точке, поправка на радиус G41 Подвод по касательной дуге Подвод к конечной точке окружности (=точке старта окружности) Отвод по касательной дуге Выход из материала в плоскости обработки, отмена поправки на радиус Выход инструмента из материала по оси инструмента, конец программы N50 G00 G40 G90 Z+250 N60 I+50 J+50 N70 X-40 Y+50 N80 G01 Z-5 F1000 M3 N90 G41 X+0 Y+50 F300 N100 G26 R5 F150 N110 G02 X+0 N120 G27 R5 F500 N130 G01 G40 X-40 Y-50 F1000 N140 G00 Z+250 M2 N99999999 %C-CC G71 234 Программирование программирование контуров 1
