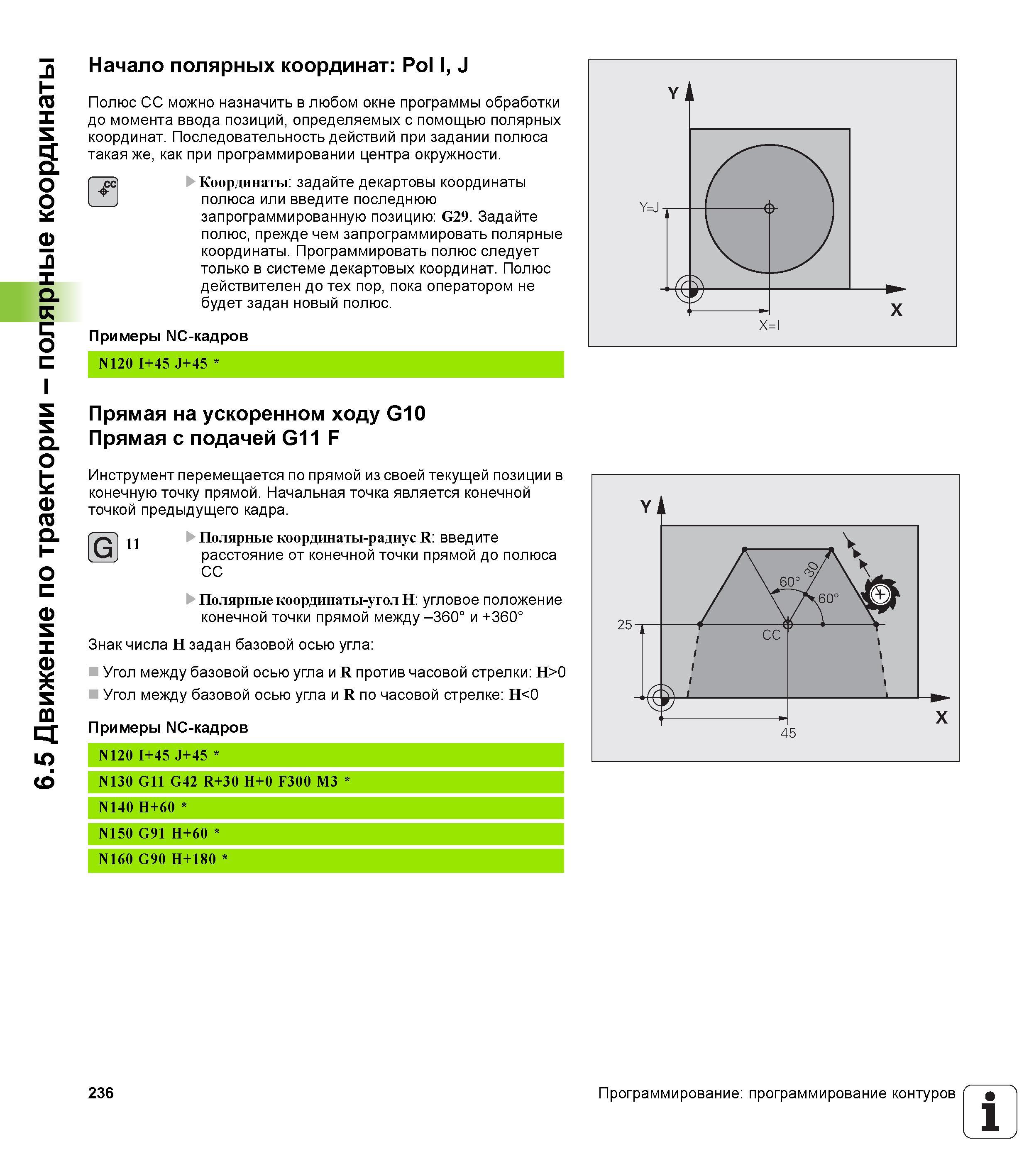

6.5 Движение по траектории - полярные координаты ес -Ф- Начало полярных координат Pol I, J Полюс CC можно назначить в любом окне программы обработки до момента ввода позиций, определяемых с помощью полярных координат. Последовательность действий при задании полюса такая же, как при программировании центра окружности. Координаты задайте декартовы координаты полюса или введите последнюю запрограммированную позицию G29. Задайте полюс, прежде чем запрограммировать полярные координаты. Программировать полюс следует только в системе декартовых координат. Полюс действителен до тех пор, пока оператором не будет задан новый полюс. Примеры NC-кадров N120 I+45 J+45 Прямая на ускоренном ходу G10 Прямая с подачей G11 F Инструмент перемещается по прямой из своей текущей позиции в конечную точку прямой. Начальная точка является конечной точкой предыдущего кадра. 11 Полярные координаты-радиус R введите расстояние от конечной точки прямой до полюса CC Полярные координаты-угол H угловое положение конечной точки прямой между -360° и +360° Знак числа H задан базовой осью угла Угол между базовой осью угла и R против часовой стрелки H>0 Угол между базовой осью угла и R по часовой стрелке H<0 Примеры NC-кадров 236 Программирование программирование контуров 1
