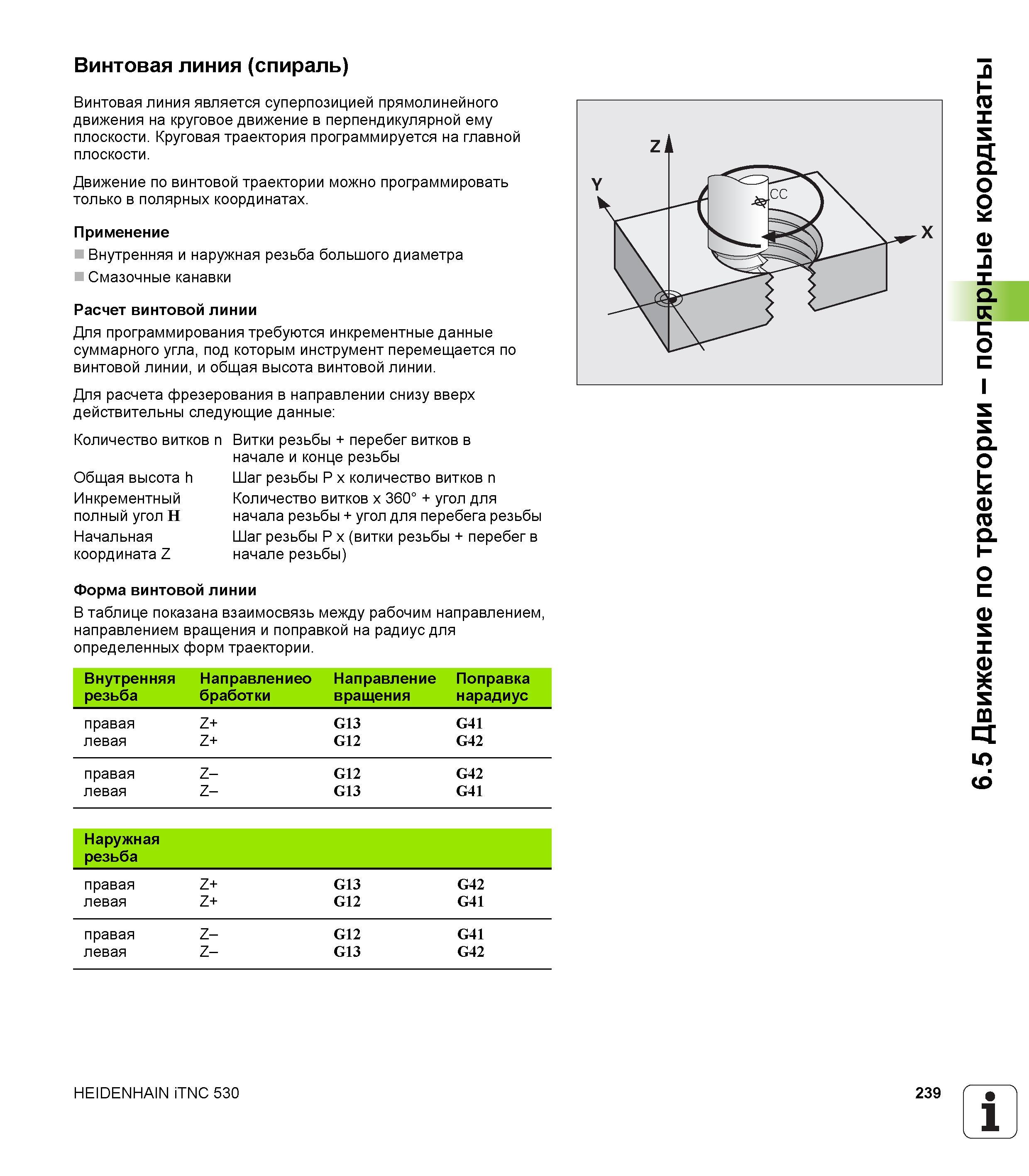

Винтовая линия (спираль) Винтовая линия является суперпозицией прямолинейного движения на круговое движение в перпендикулярной ему плоскости. Круговая траектория программируется на главной плоскости. Движение по винтовой траектории можно программировать только в полярных координатах. Применение Внутренняя и наружная резьба большого диаметра Смазочные канавки Расчет винтовой линии Для программирования требуются инкрементные данные суммарного угла, под которым инструмент перемещается по винтовой линии, и общая высота винтовой линии. Для расчета фрезерования в направлении снизу вверх действительны следующие данные Количество витков n Витки резьбы + перебег витков в начале и конце резьбы Общая высота h Шаг резьбы P x количество витков n Инкрементный Количество витков x 360° + угол для полный угол H начала резьбы + угол для перебега резьбы Начальная Шаг резьбы P x (витки резьбы + перебег в координата Z начале резьбы) Форма винтовой линии В таблице показана взаимосвязь между рабочим направлением, направлением вращения и поправкой на радиус для определенных форм траектории. Внутренняя Направлениео Направление Поправка резьба бработки вращения нарадиус правая Z+ G13 G41 левая Z+ G12 G42 правая Z— G12 G42 левая Z- G13 G41 Наружная резьба правая Z+ G13 G42 левая Z+ G12 G41 правая Z- G12 G41 левая Z- G13 G42 HEIDENHAIN iTNC 530 239 1 6.5 Движение по траектории - полярные координаты
