241 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.241

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 241 0241 Lab2u

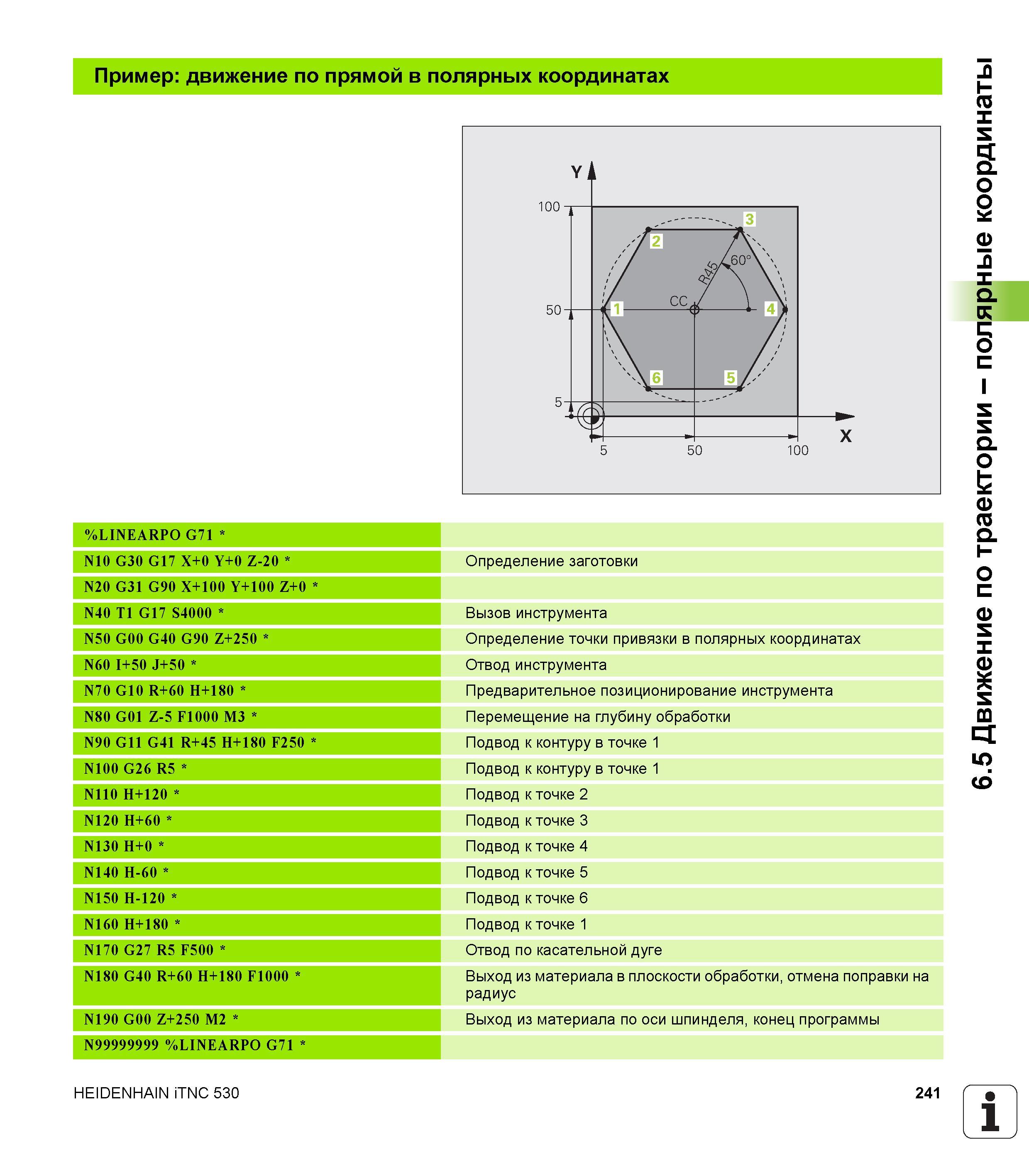

Пример движение по прямой в полярных координатах %LINEARPO G71 N10 G30 G17 X+0 Y+0 Z-20 N20 G31 G90 X+100 Y+100 Z+0 N40 T1 G17 S4000 N50 G00 G40 G90 Z+250 N60 I+50 J+50 N70 G10 R+60 H+180 N80 G01 Z-5 F1000 M3 N90 G11 G41 R+45 H+180 F250 N100 G26 R5 N110 H+120 N120 H+60 N130 H+0 N140 H-60 N150 H-120 N160 H+180 N170 G27 R5 F500 N180 G40 R+60 H+180 F1000 N190 G00 Z+250 M2 N99999999 %LINEARPO G71 Определение заготовки Вызов инструмента Определение точки привязки в полярных координатах Отвод инструмента Предварительное позиционирование инструмента Перемещение на глубину обработки Подвод к контуру в точке 1 Подвод к контуру в точке 1 Подвод к точке 2 Подвод к точке 3 Подвод к точке 4 Подвод к точке 5 Подвод к точке 6 Подвод к точке 1 Отвод по касательной дуге Выход из материала в плоскости обработки, отмена поправки на радиус Выход из материала по оси шпинделя, конец программы HEIDENHAIN iTNC 530 241 1 6.5 Движение по траектории - полярные координаты
