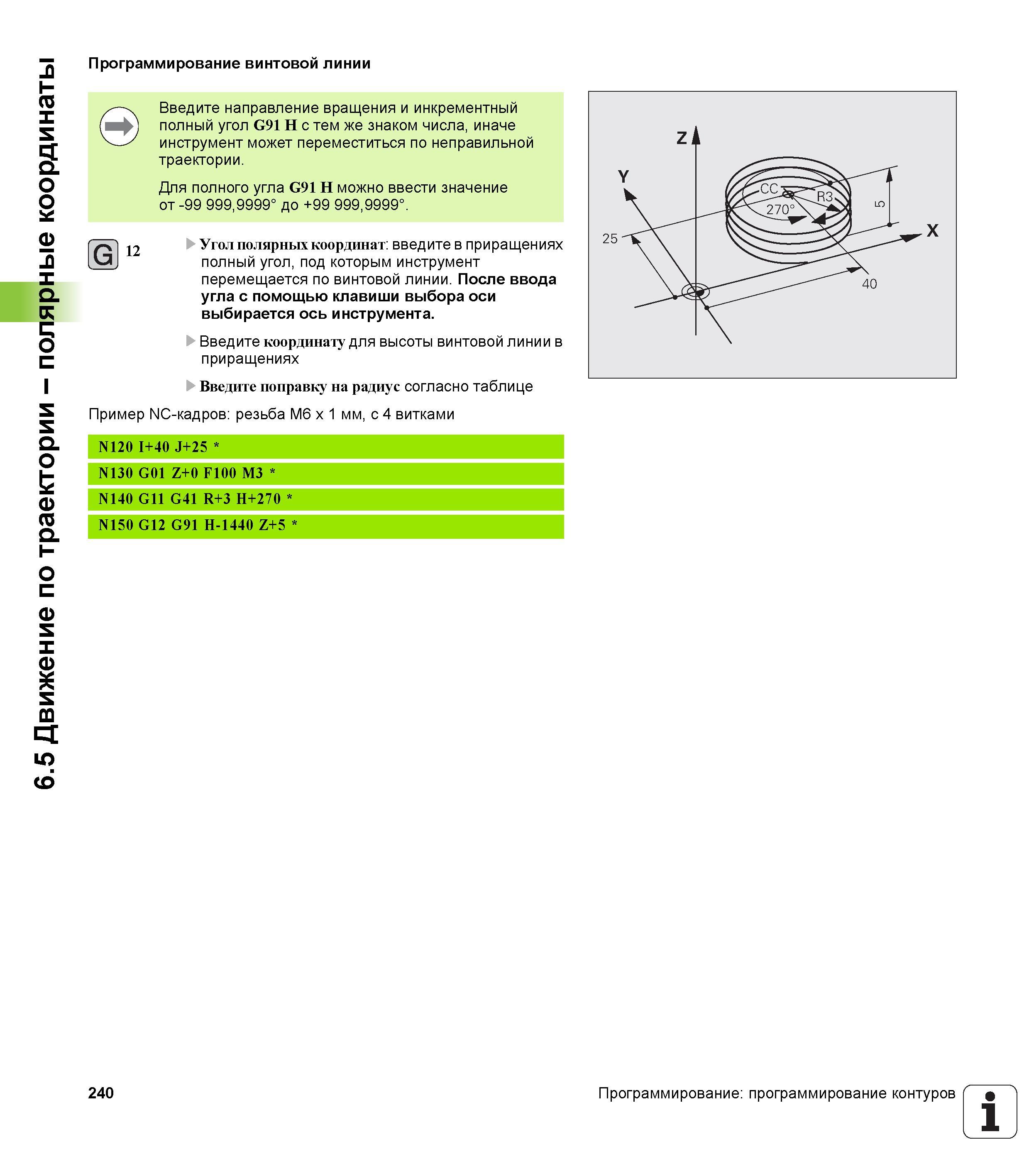

6.5 Движение по траектории - полярные координаты Программирование винтовой линии Введите направление вращения и инкрементный полный угол G91 H с тем же знаком числа, иначе инструмент может переместиться по неправильной траектории. Для полного угла G91 H можно ввести значение от -99 999,9999° до +99 999,9999°. G12 Угол полярных координат введите в приращениях полный угол, под которым инструмент перемещается по винтовой линии. После ввода угла с помощью клавиши выбора оси выбирается ось инструмента. Введите координату для высоты винтовой линии в приращениях Введите поправку на радиус согласно таблице Пример NC-кадров резьба M6 x 1 мм, с 4 витками 240 Программирование программирование контуров 1
