242 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.242

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 242 0242 Lab2u

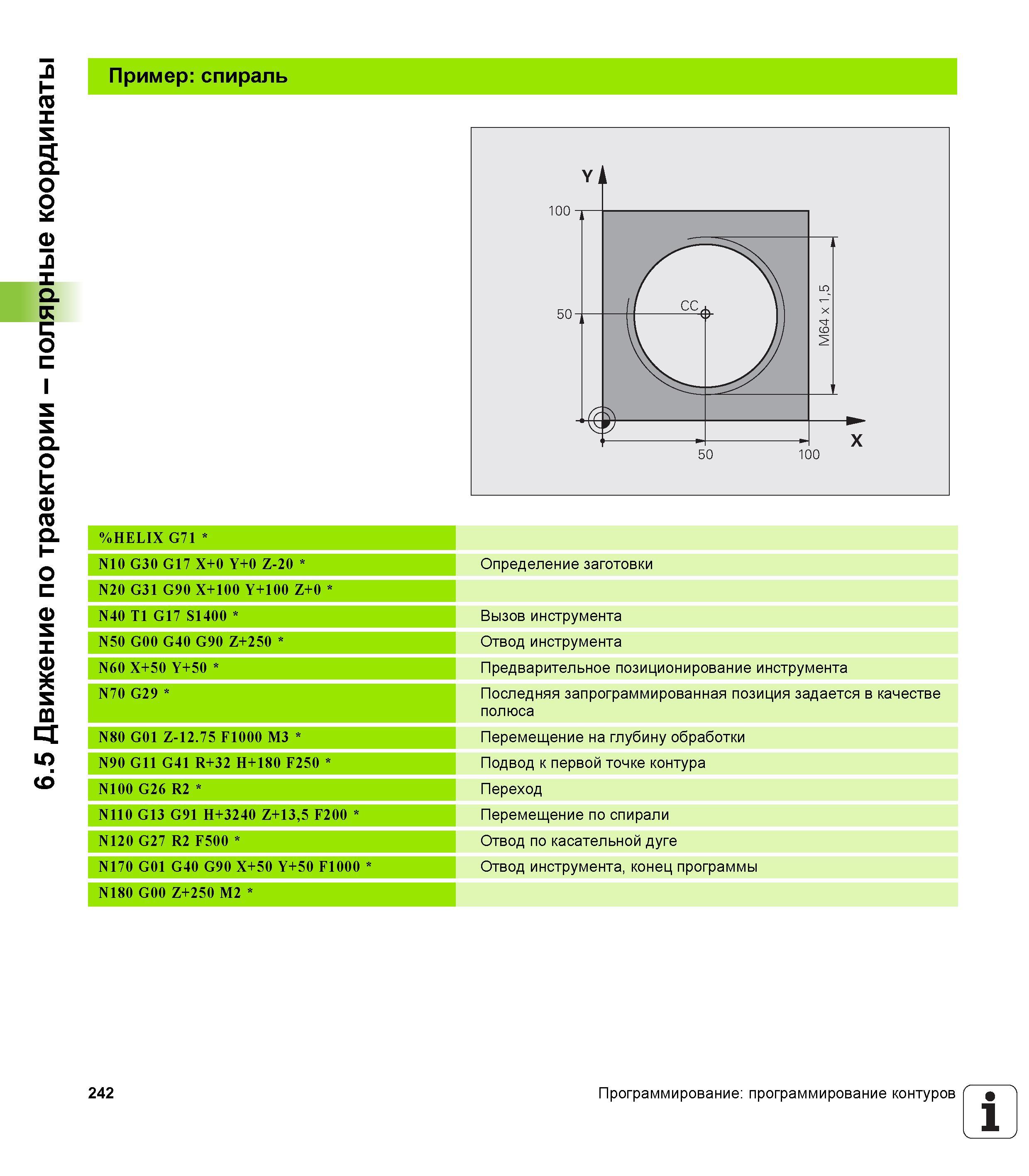

6.5 Движение по траектории - полярные координаты Пример:спираль %HELIX G71 N10 G30 G17 X+0 Y+0 Z-20 Определение заготовки N20 G31 G90 X+100 Y+100 Z+0 N40 T1 G17 S1400 Вызов инструмента Отвод инструмента Предварительное позиционирование инструмента Последняя запрограммированная позиция задается в качестве полюса Перемещение на глубину обработки Подвод к первой точке контура Переход Перемещение по спирали Отвод по касательной дуге Отвод инструмента, конец программы N50 G00 G40 G90 Z+250 N60 X+50 Y+50 N70 G29 N80 G01 Z-12.75 F1000 M3 N90 G11 G41 R+32 H+180 F250 N100 G26 R2 N110 G13 G91 H+3240 Z+13,5 F200 N120 G27 R2 F500 N170 G01 G40 G90 X+50 Y+50 F1000 N180 G00 Z+250 M2 242 Программирование программирование контуров 1
