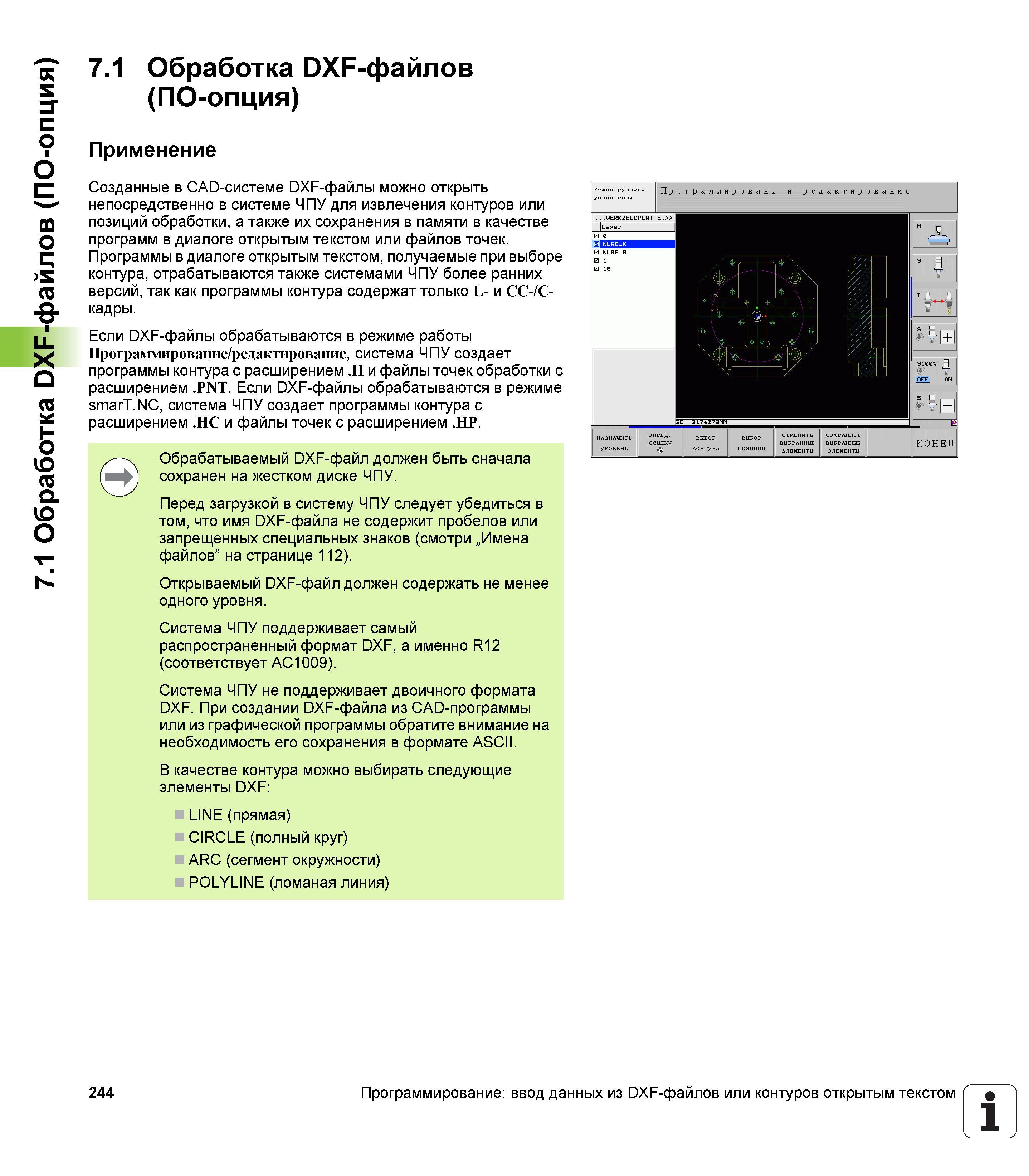

7.1 Обработка DXF-файлов (ПО-опция) 7.1 Обработка DXF-файлов (ПО-опция) Применение Созданные в CAD-системе DXF-файлы можно открыть непосредственно в системе ЧПУ для извлечения контуров или позиций обработки, а также их сохранения в памяти в качестве программ в диалоге открытым текстом или файлов точек. Программы в диалоге открытым текстом, получаемые при выборе контура, отрабатываются также системами ЧПУ более ранних версий, так как программы контура содержат только L- и CC-/C-кадры. Если DXF-файлы обрабатываются в режиме работы Программирование/редактирование, система ЧПУ создает программы контура с расширением .H и файлы точек обработки с расширением .PNT. Если DXF-файлы обрабатываются в режиме smarT.NC, система ЧПУ создает программы контура с расширением .HC и файлы точек с расширением .HP. Обрабатываемый DXF-файл должен быть сначала сохранен на жестком диске ЧПУ. Перед загрузкой в систему ЧПУ следует убедиться в том, что имя DXF-файла не содержит пробелов или запрещенных специальных знаков (смотри „Имена файлов” на странице 112). Открываемый DXF-файл должен содержать не менее одного уровня. Система ЧПУ поддерживает самый распространенный формат DXF, а именно R12 (соответствует AC1009). Система ЧПУ не поддерживает двоичного формата DXF. При создании DXF-файла из CAD-программы или из графической программы обратите внимание на необходимость его сохранения в формате ASCII. В качестве контура можно выбирать следующие элементы DXF LINE (прямая) CIRCLE (полный круг) ARC (сегмент окружности) POLYLINE (ломаная линия) 244 Программирование ввод данных из DXF-файлов или контуров открытым текстом 1
