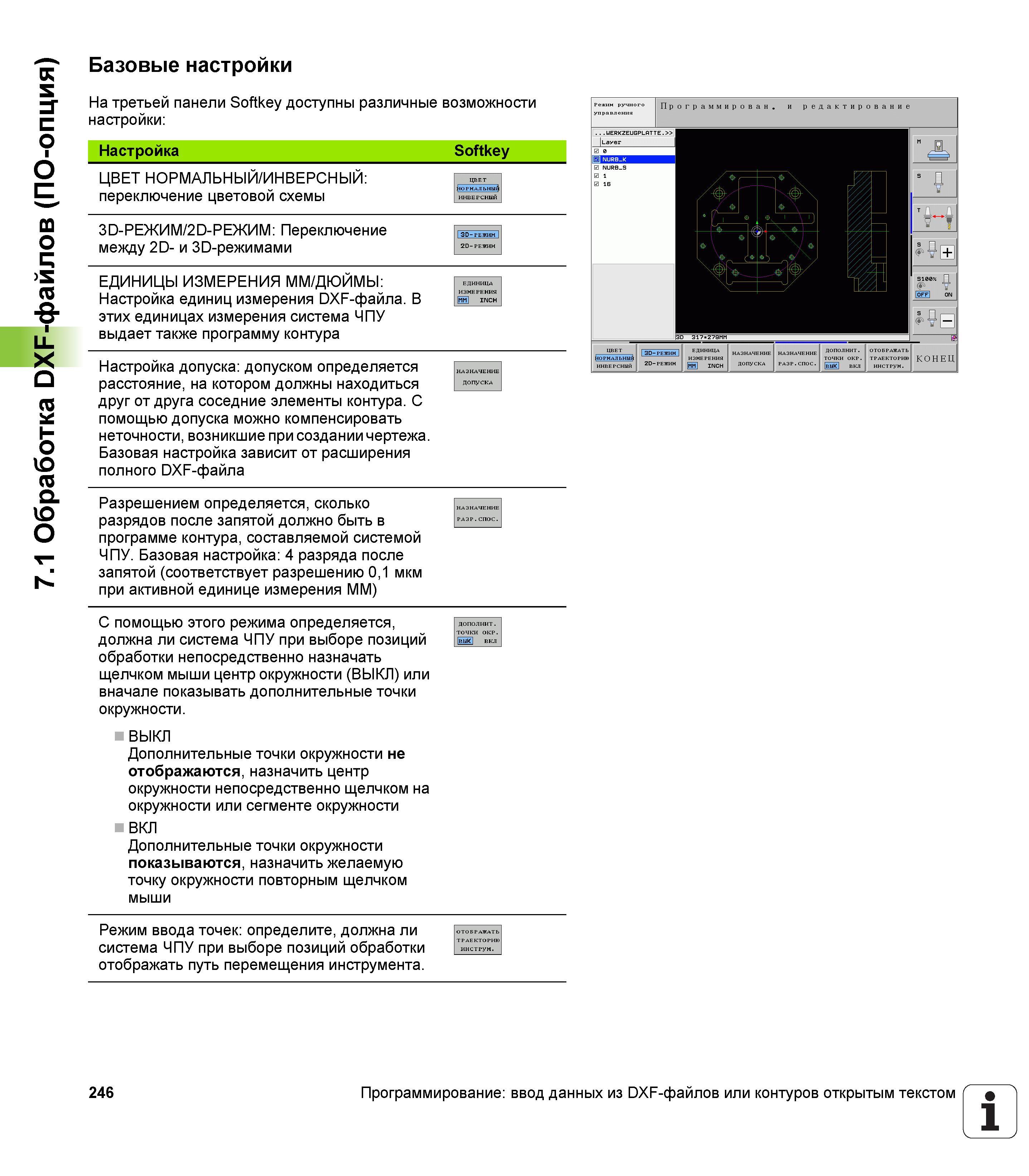

7.1 Обработка DXF-файлов (ПО-опция) Базовые настройки На третьей панели Softkey доступны различные настройки Настройка ЦВЕТ НОРМАЛЬНЫЙ/ИНВЕРСНЫЙ переключение цветовой схемы 3D-РЕЖИМ/2й-РЕЖИМ Переключение между 2D- и 3D-режимами ЕДИНИЦЫ ИЗМЕРЕНИЯ ММ/ДЮЙМЫ Настройка единиц измерения DXF-файла. В этих единицах измерения система ЧПУ выдает также программу контура Настройка допуска допуском определяется расстояние, на котором должны находиться друг от друга соседние элементы контура. С помощью допуска можно компенсировать неточности, возникшие при создании чертежа. Базовая настройка зависит от расширения полного DXF-файла Разрешением определяется, сколько разрядов после запятой должно быть в программе контура, составляемой системой ЧПУ. Базовая настройка 4 разряда после запятой (соответствует разрешению 0,1 мкм при активной единице измерения ММ) С помощью этого режима определяется, должна ли система ЧПУ при выборе позиций обработки непосредственно назначать щелчком мыши центр окружности (ВЫКЛ) или вначале показывать дополнительные точки окружности. ВЫКЛ Дополнительные точки окружности не отображаются, назначить центр окружности непосредственно щелчком на окружности или сегменте окружности ВКЛ Дополнительные точки окружности показываются, назначить желаемую точку окружности повторным щелчком мыши Режим ввода точек определите, должна ли система ЧПУ при выборе позиций обработки отображать путь перемещения инструмента. 246 Программирование ввод данных из DXF-файлов или контуров открытым текстом дополнит. точки ОКР. |вык | ВКЛ ззможности Softkey ЕДИНИЦА ИЗМЕРЕНИЯ 1ЙЙ1 INCH НАЗНАЧЕНИЕ ДОПУСКА 1
