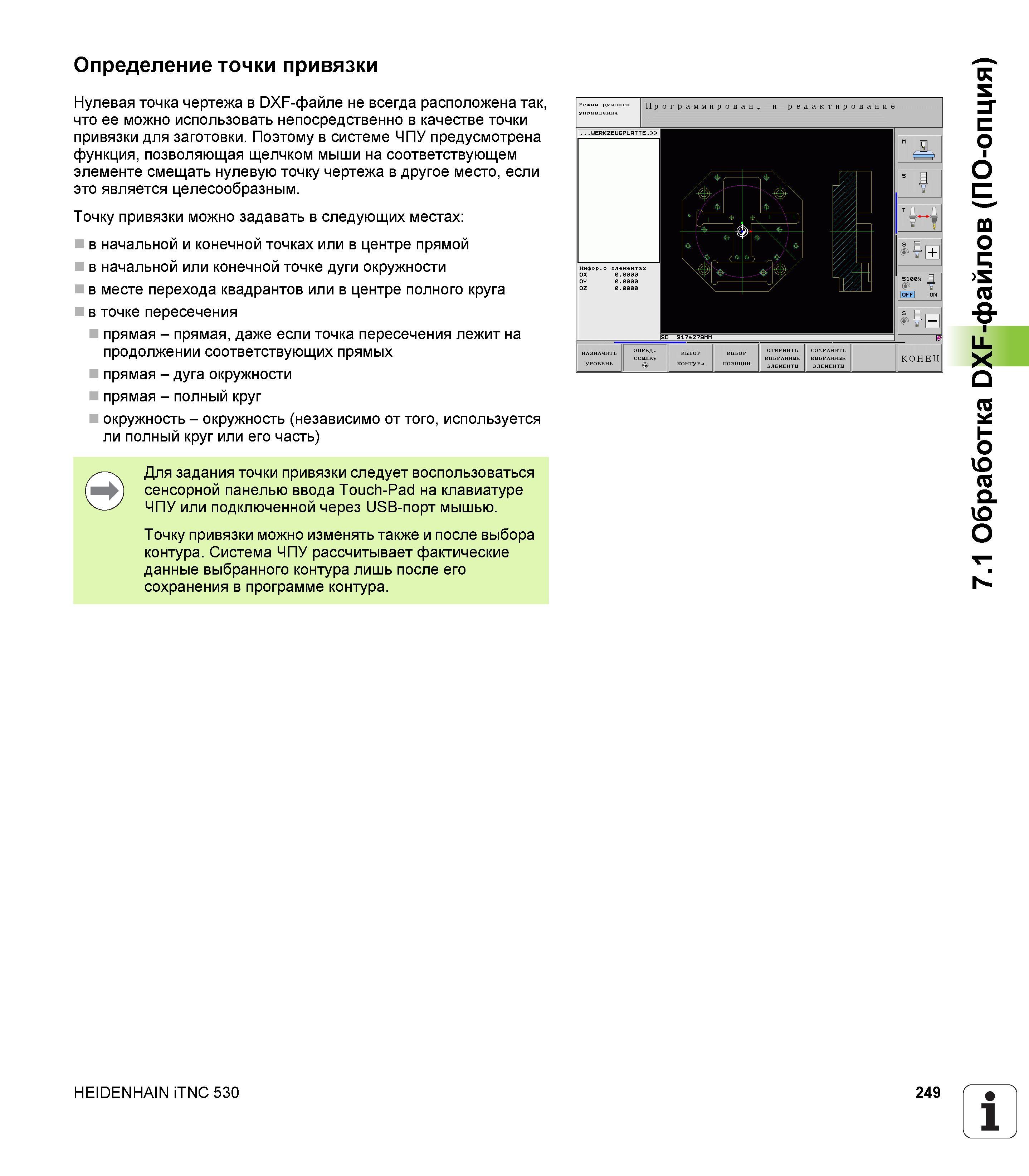

Определение точки привязки Нулевая точка чертежа в DXF-файле не всегда расположена так, что ее можно использовать непосредственно в качестве точки привязки для заготовки. Поэтому в системе ЧПУ предусмотрена функция, позволяющая щелчком мыши на соответствующем элементе смещать нулевую точку чертежа в другое место, если это является целесообразным. Точку привязки можно задавать в следующих местах в начальной и конечной точках или в центре прямой в начальной или конечной точке дуги окружности в месте перехода квадрантов или в центре полного круга в точке пересечения прямая - прямая, даже если точка пересечения лежит на продолжении соответствующих прямых прямая - дуга окружности прямая - полный круг окружность - окружность (независимо от того, используется ли полный круг или его часть) Программирован. и редактирование Для задания точки привязки следует воспользоваться сенсорной панелью ввода Touch-Pad на клавиатуре ЧПУ или подключенной через USB-порт мышью. Точку привязки можно изменять также и после выбора контура. Система ЧПУ рассчитывает фактические данные выбранного контура лишь после его сохранения в программе контура. HEIDENHAIN iTNC 530 249 1 7.1 Обработка DXF-файлов (ПО-опция)
