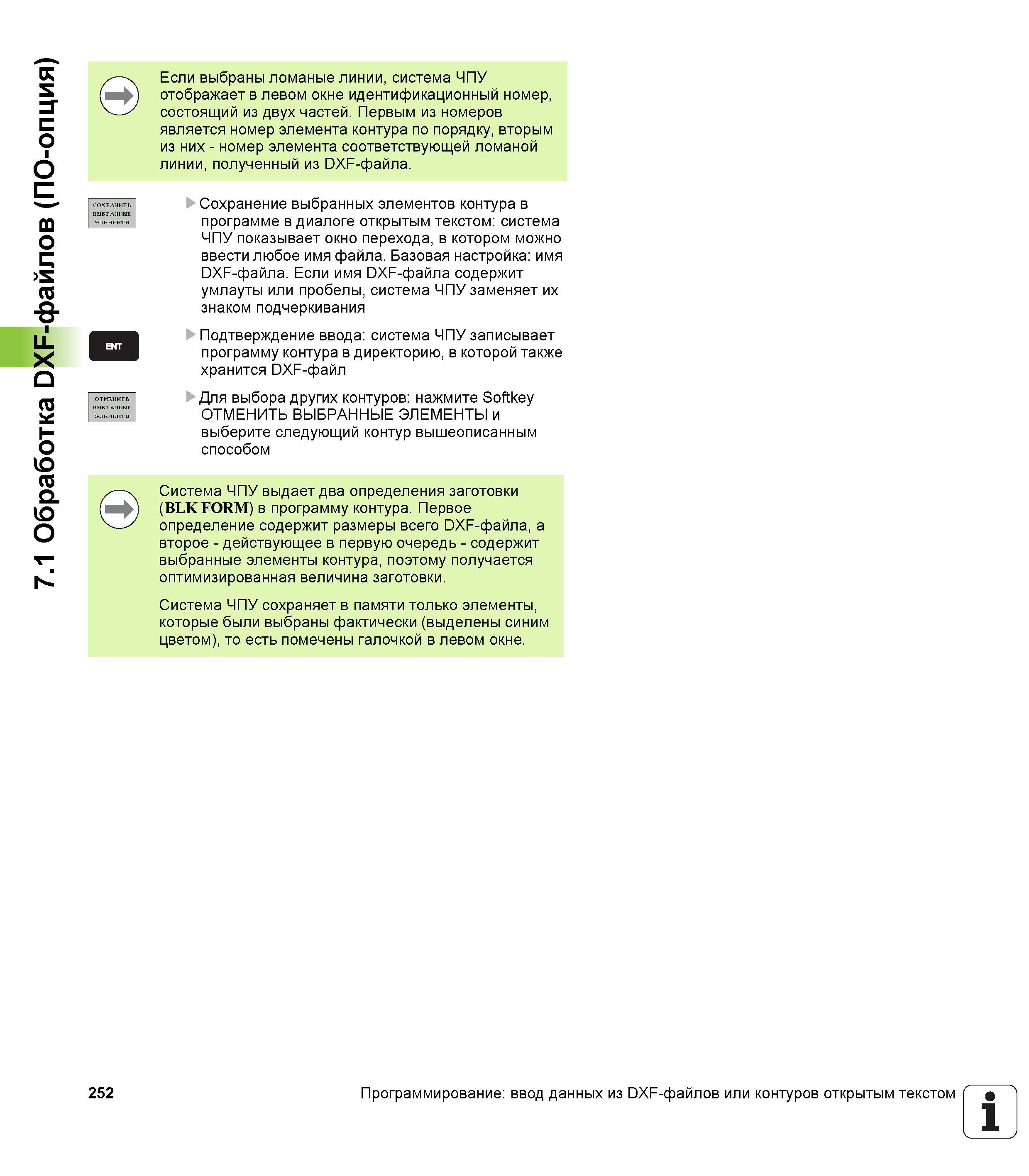

7.1 Обработка DXF-файлов (ПО-опция) Если выбраны ломаные линии, система ЧПУ отображает в левом окне идентификационный номер, состоящий из двух частей. Первым из номеров является номер элемента контура по порядку, вторым из них - номер элемента соответствующей ломаной линии, полученный из DXF-файла. Сохранение выбранных элементов контура в программе в диалоге открытым текстом система ЧПУ показывает окно перехода, в котором можно ввести любое имя файла. Базовая настройка имя DXF-файла. Если имя DXF-файла содержит умлауты или пробелы, система ЧПУ заменяет их знаком подчеркивания Подтверждение ввода система ЧПУ записывает программу контура в директорию, в которой также хранится DXF-файл Для выбора других контуров нажмите Softkey ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ и выберите следующий контур вышеописанным способом Система ЧПУ выдает два определения заготовки (BLK FORM) в программу контура. Первое определение содержит размеры всего DXF-файла, а второе - действующее в первую очередь - содержит выбранные элементы контура, поэтому получается оптимизированная величина заготовки. Система ЧПУ сохраняет в памяти только элементы, которые были выбраны фактически (выделены синим цветом), то есть помечены галочкой в левом окне. 252 Программирование ввод данных из DXF-файлов или контуров открытым текстом 1
