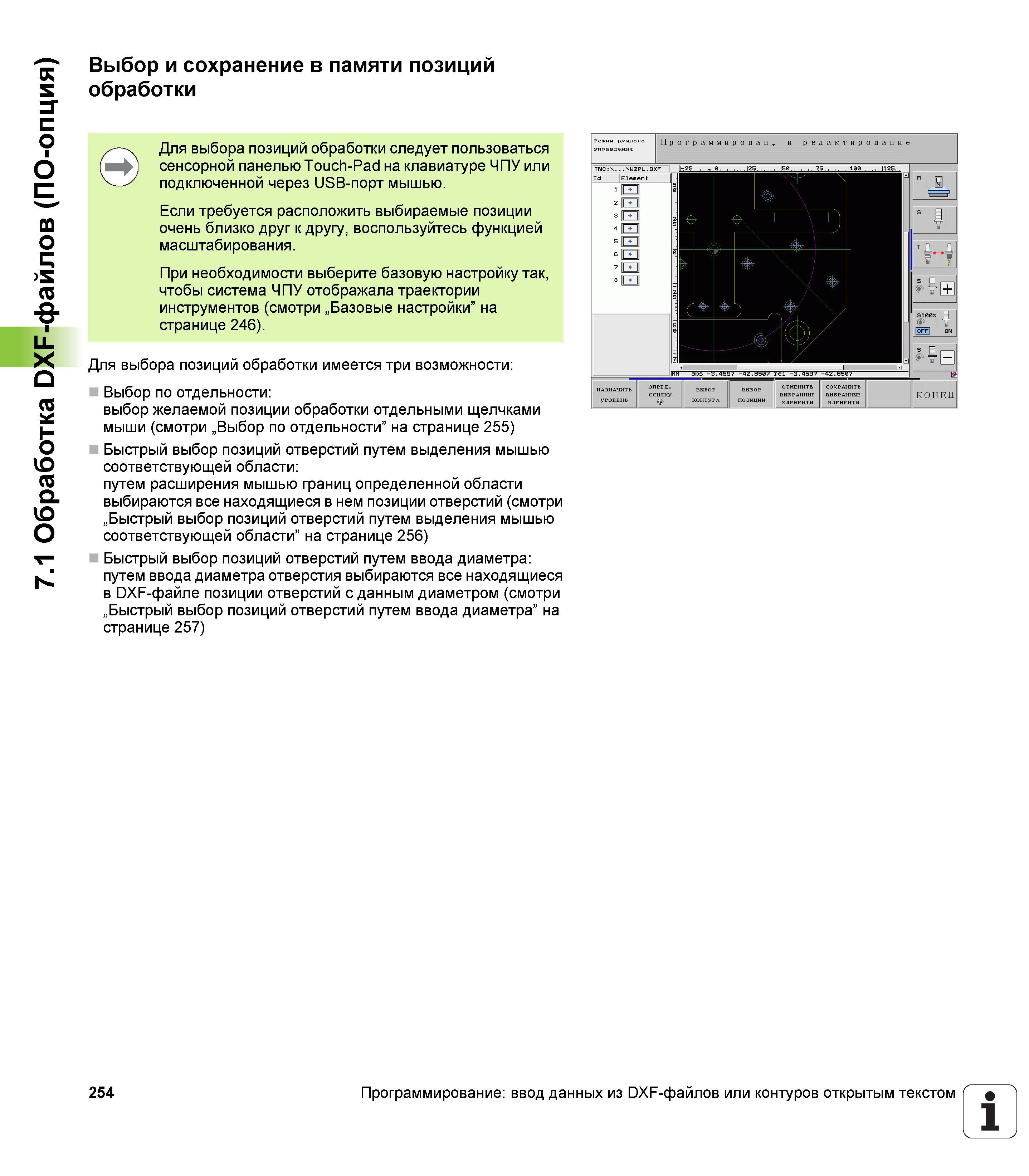

7.1 Обработка DXF-файлов (ПО-опция) Выбор и сохранение в памяти позиций обработки Для выбора позиций обработки следует пользоваться сенсорной панелью Touch-Pad на клавиатуре ЧПУ или подключенной через USB-порт мышью. Если требуется расположить выбираемые позиции очень близко друг к другу, воспользуйтесь функцией масштабирования. При необходимости выберите базовую настройку так, чтобы система ЧПУ отображала траектории инструментов (смотри „Базовые настройки” на странице 246). Для выбора позиций обработки имеется три возможности Выбор по отдельности выбор желаемой позиции обработки отдельными щелчками мыши (смотри „Выбор по отдельности” на странице 255) Быстрый выбор позиций отверстий путем выделения мышью соответствующей области путем расширения мышью границ определенной области выбираются все находящиеся в нем позиции отверстий (смотри „Быстрый выбор позиций отверстий путем выделения мышью соответствующей области” на странице 256) Быстрый выбор позиций отверстий путем ввода диаметра путем ввода диаметра отверстия выбираются все находящиеся в DXF-файле позиции отверстий с данным диаметром (смотри „Быстрый выбор позиций отверстий путем ввода диаметра” на странице 257) Программирован. и редактирование 254 Программирование ввод данных из DXF-файлов или контуров открытым текстом 1
