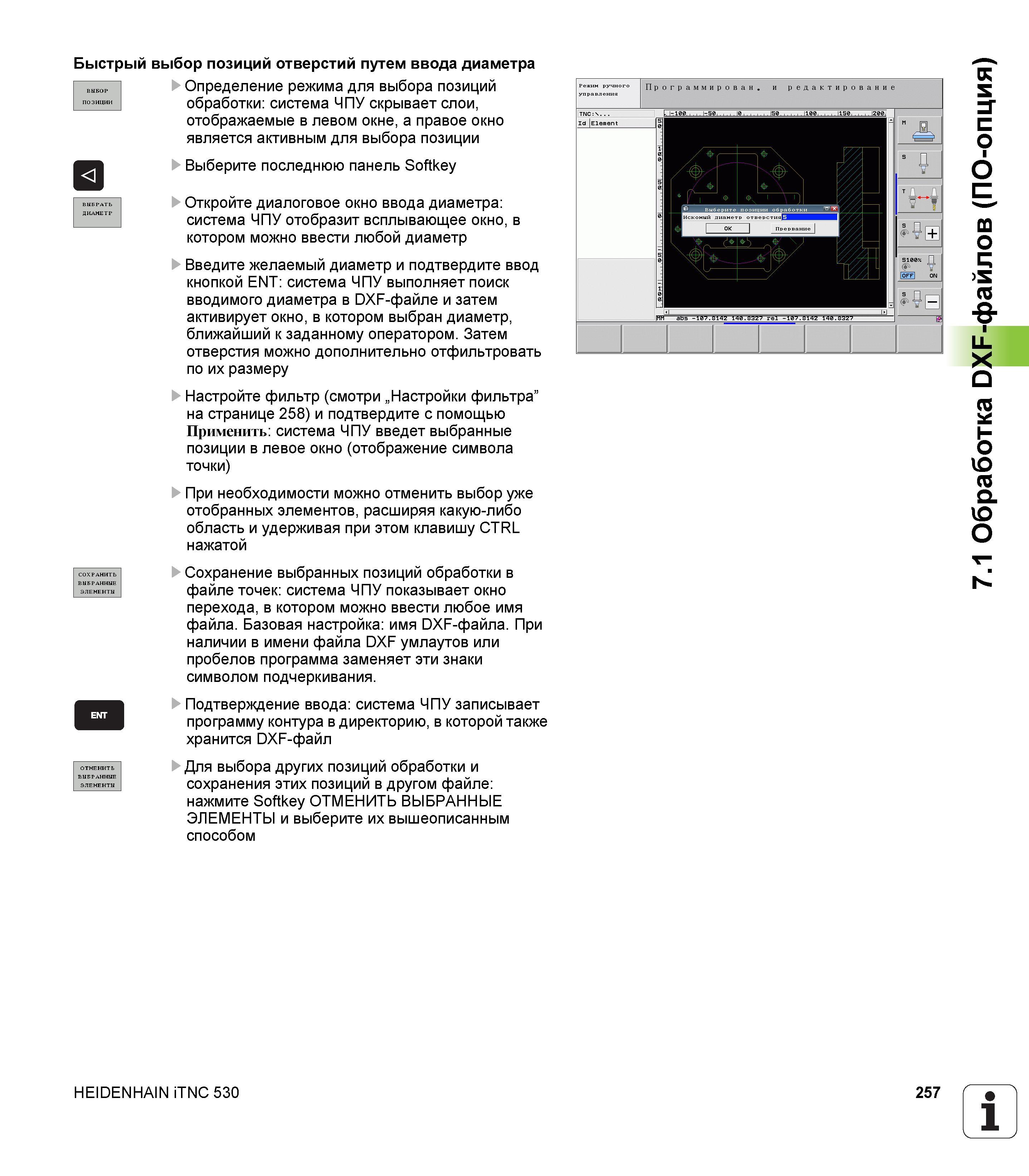

257 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.257

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 257 0257 Lab2u

Быстрый выбор позиций отверстий путем ввода диаметра Определение режима для выбора позиций обработки система ЧПУ скрывает слои, отображаемые в левом окне, а правое окно является активным для выбора позиции Выберите последнюю панель Softkey Откройте диалоговое окно ввода диаметра система ЧПУ отобразит всплывающее окно, в котором можно ввести любой диаметр Введите желаемый диаметр и подтвердите ввод кнопкой ENT система ЧПУ выполняет поиск вводимого диаметра в DXF-файле и затем активирует окно, в котором выбран диаметр, ближайший к заданному оператором. Затем отверстия можно дополнительно отфильтровать по их размеру Настройте фильтр (смотри „Настройки фильтра” на странице 258) и подтвердите с помощью Применить система ЧПУ введет выбранные позиции в левое окно (отображение символа точки) При необходимости можно отменить выбор уже отобранных элементов, расширяя какую-либо область и удерживая при этом клавишу CTRL нажатой Сохранение выбранных позиций обработки в файле точек система ЧПУ показывает окно перехода, в котором можно ввести любое имя файла. Базовая настройка имя DXF-файла. При наличии в имени файла DXF умлаутов или пробелов программа заменяет эти знаки символом подчеркивания. Подтверждение ввода система ЧПУ записывает программу контура в директорию, в которой также хранится DXF-файл Для выбора других позиций обработки и сохранения этих позиций в другом файле нажмите Softkey ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ и выберите их вышеописанным способом ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ СОХРАНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ ДИАМЕТР ПОЗИЦИИ Программирован. и редактирование HEIDENHAIN iTNC 530 257 1 7.1 Обработка DXF-файлов (ПО-опция)
