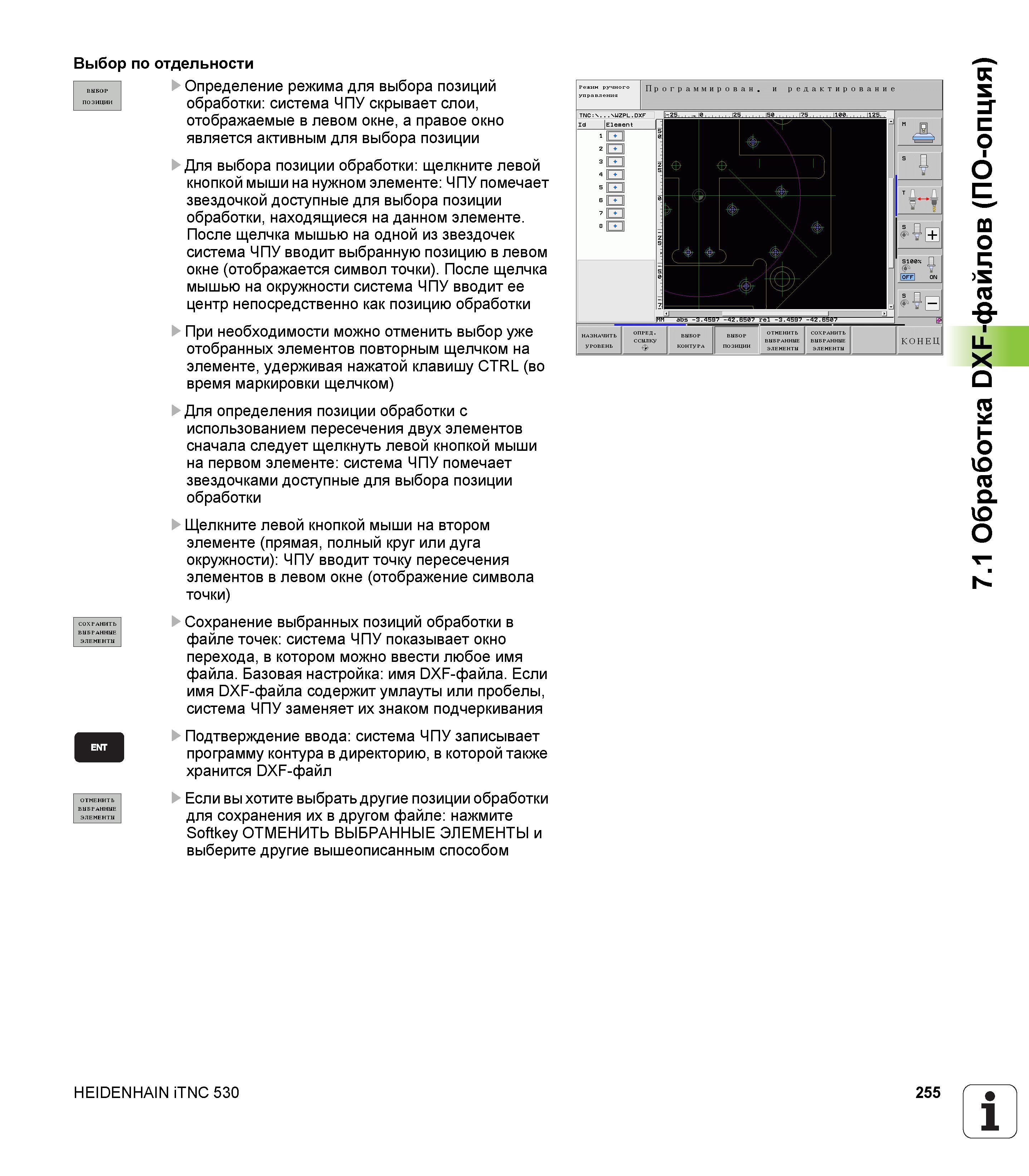

255 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.255

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 255 0255 Lab2u

Выбор по отдельности Определение режима для выбора позиций обработки система ЧПУ скрывает слои, отображаемые в левом окне, а правое окно является активным для выбора позиции Для выбора позиции обработки щелкните левой кнопкой мыши на нужном элементе ЧПУ помечает звездочкой доступные для выбора позиции обработки, находящиеся на данном элементе. После щелчка мышью на одной из звездочек система ЧПУ вводит выбранную позицию в левом окне (отображается символ точки). После щелчка мышью на окружности система чПу вводит ее центр непосредственно как позицию обработки При необходимости можно отменить выбор уже отобранных элементов повторным щелчком на элементе, удерживая нажатой клавишу CTRL (во время маркировки щелчком) Для определения позиции обработки с использованием пересечения двух элементов сначала следует щелкнуть левой кнопкой мыши на первом элементе система ЧПУ помечает звездочками доступные для выбора позиции обработки Щелкните левой кнопкой мыши на втором элементе (прямая, полный круг или дуга окружности) ЧПУ вводит точку пересечения элементов в левом окне (отображение символа точки) Сохранение выбранных позиций обработки в файле точек система ЧПУ показывает окно перехода, в котором можно ввести любое имя файла. Базовая настройка имя DXF-файла. Если имя DXF-файла содержит умлауты или пробелы, система ЧПУ заменяет их знаком подчеркивания Подтверждение ввода система ЧПУ записывает программу контура в директорию, в которой также хранится DXF-файл Если вы хотите выбрать другие позиции обработки для сохранения их в другом файле нажмите Softkey ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ и выберите другие вышеописанным способом ОТМЕНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ СОХРАНИТЬ ВЫБРАННЫЕ ЭЛЕМЕНТЫ ПОЗИЦИИ Программирован. и редактирование HEIDENHAIN iTNC 530 255 1 7.1 Обработка DXF-файлов (ПО-опция)
