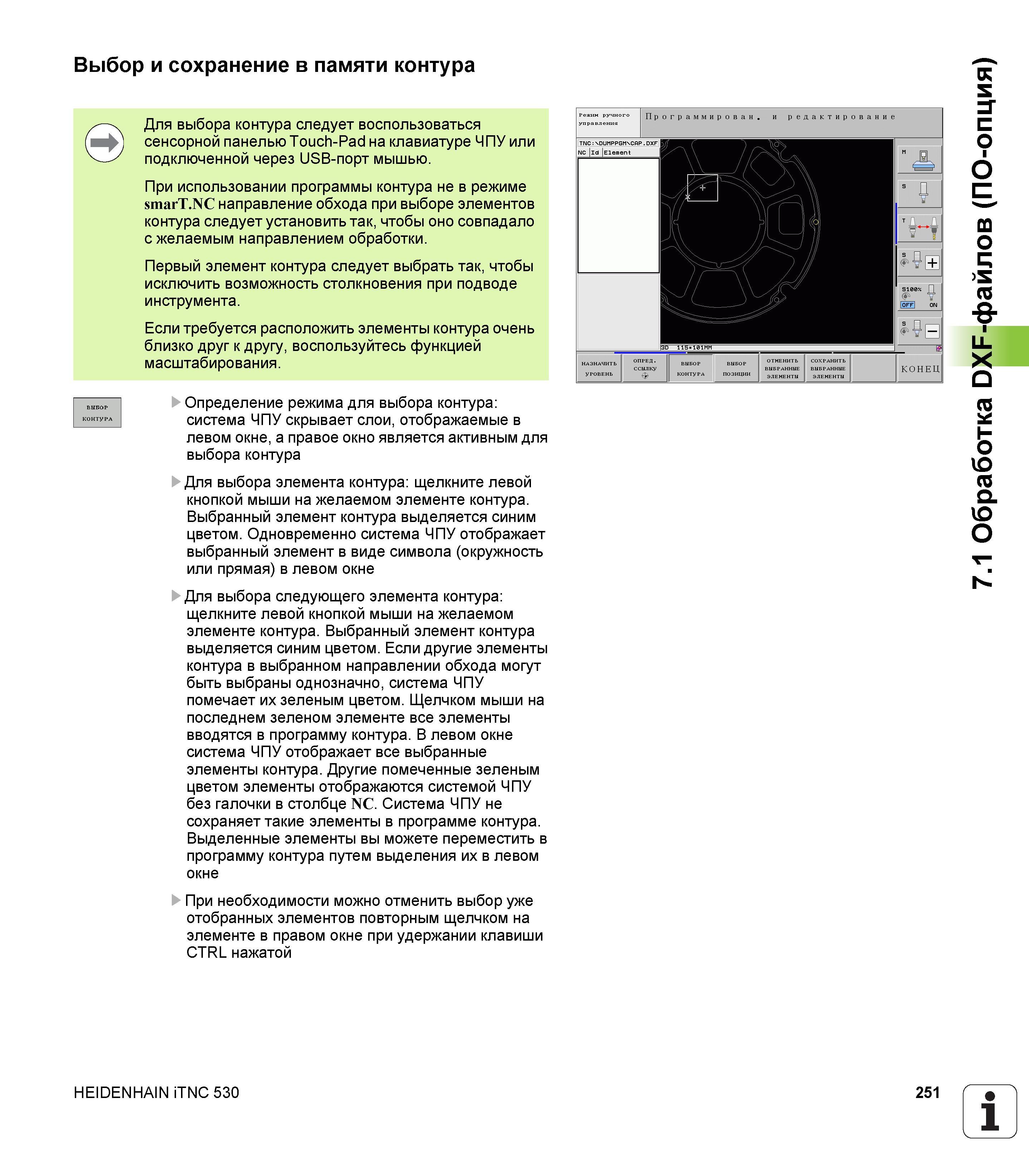

251 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.251

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 251 0251 Lab2u

Выбор и сохранение в памяти контура Для выбора контура следует воспользоваться сенсорной панелью Touch-Pad на клавиатуре ЧПУ или подключенной через USB-порт мышью. При использовании программы контура не в режиме smarT.NC направление обхода при выборе элементов контура следует установить так, чтобы оно совпадало с желаемым направлением обработки. Первый элемент контура следует выбрать так, чтобы исключить возможность столкновения при подводе инструмента. Если требуется расположить элементы контура очень близко друг к другу, воспользуйтесь функцией масштабирования. контура Определение режима для выбора контура система ЧПУ скрывает слои, отображаемые в левом окне, а правое окно является активным для выбора контура Для выбора элемента контура щелкните левой кнопкой мыши на желаемом элементе контура. Выбранный элемент контура выделяется синим цветом. Одновременно система ЧПУ отображает выбранный элемент в виде символа (окружность или прямая) в левом окне Для выбора следующего элемента контура щелкните левой кнопкой мыши на желаемом элементе контура. Выбранный элемент контура выделяется синим цветом. Если другие элементы контура в выбранном направлении обхода могут быть выбраны однозначно, система ЧПУ помечает их зеленым цветом. Щелчком мыши на последнем зеленом элементе все элементы вводятся в программу контура. В левом окне система ЧПУ отображает все выбранные элементы контура. Другие помеченные зеленым цветом элементы отображаются системой ЧПУ без галочки в столбце NC. Система ЧПУ не сохраняет такие элементы в программе контура. Выделенные элементы вы можете переместить в программу контура путем выделения их в левом окне При необходимости можно отменить выбор уже отобранных элементов повторным щелчком на элементе в правом окне при удержании клавиши CTRL нажатой HEIDENHAIN iTNC 530 251 1 7.1 Обработка DXF-файлов (ПО-опция)
