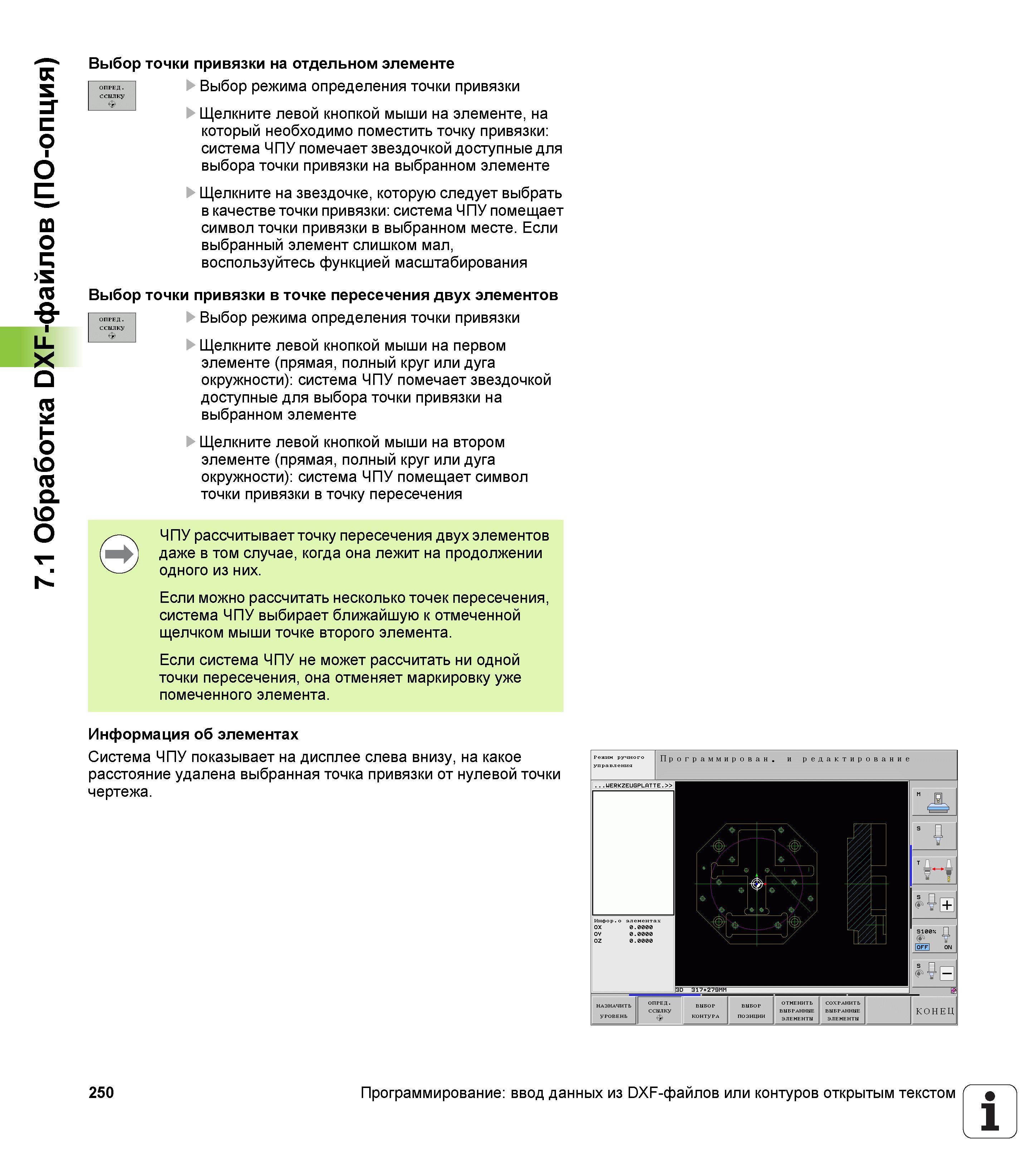

250 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.250

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 250 0250 Lab2u

7.1 Обработка DXF-файлов (ПО-опция) Выбор точки привязки на отдельном элементе ГОПРЕД . Выбор режима определения точки привязки ссылку Щелкните левой кнопкой мыши на элементе, на который необходимо поместить точку привязки система ЧПУ помечает звездочкой доступные для выбора точки привязки на выбранном элементе Щелкните на звездочке, которую следует выбрать в качестве точки привязки система ЧПУ помещает символ точки привязки в выбранном месте. Если выбранный элемент слишком мал, воспользуйтесь функцией масштабирования Выбор точки привязки в точке пересечения двух элементов Гопред. Выбор режима определения точки привязки ссылку Щелкните левой кнопкой мыши на первом элементе (прямая, полный круг или дуга окружности) система ЧПУ помечает звездочкой доступные для выбора точки привязки на выбранном элементе U Щелкните левой кнопкой мыши на втором элементе (прямая, полный круг или дуга окружности) система ЧПУ помещает символ точки привязки в точку пересечения ЧПУ рассчитывает точку пересечения двух элементов даже в том случае, когда она лежит на продолжении одного из них. Если можно рассчитать несколько точек пересечения, система ЧПУ выбирает ближайшую к отмеченной щелчком мыши точке второго элемента. Если система ЧПУ не может рассчитать ни одной точки пересечения, она отменяет маркировку уже помеченного элемента. Информация об элементах Система ЧПУ показывает на дисплее слева внизу, на какое расстояние удалена выбранная точка привязки от нулевой точки чертежа. Программирован. и редактирование 250 Программирование ввод данных из DXF-файлов или контуров открытым текстом 1
