HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование DIN ISO (Всего 672 стр.)

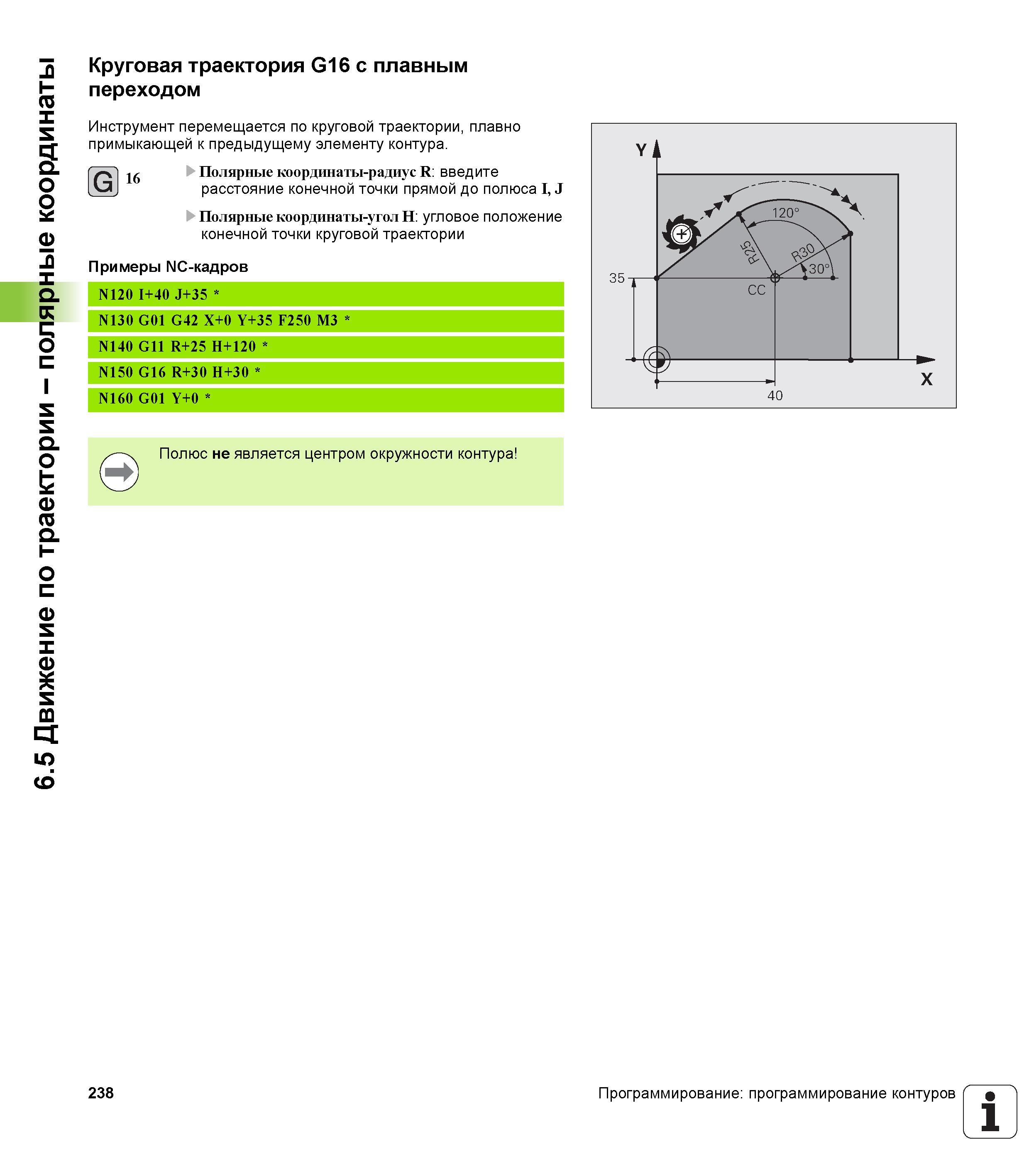

238 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.238
238 6 5 Движение по траектории - полярные координаты Круговая траектория G16 с плавным переходом Инструмент перемещается по круговой траектории, плав Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO систем числового программного управления оборудованием Версия 2012 года Стр. 238

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 238 0238 Lab2u

6.5 Движение по траектории - полярные координаты Круговая траектория G16 с плавным переходом Инструмент перемещается по круговой траектории, плавно примыкающей к предыдущему элементу контура. 16 Полярные координаты-радиус R введите расстояние конечной точки прямой до полюса I, J Полярные координаты-угол H угловое положение конечной точки круговой траектории Примеры NC-кадров G Полюс не является центром окружности контура 238 Программирование программирование контуров 1
