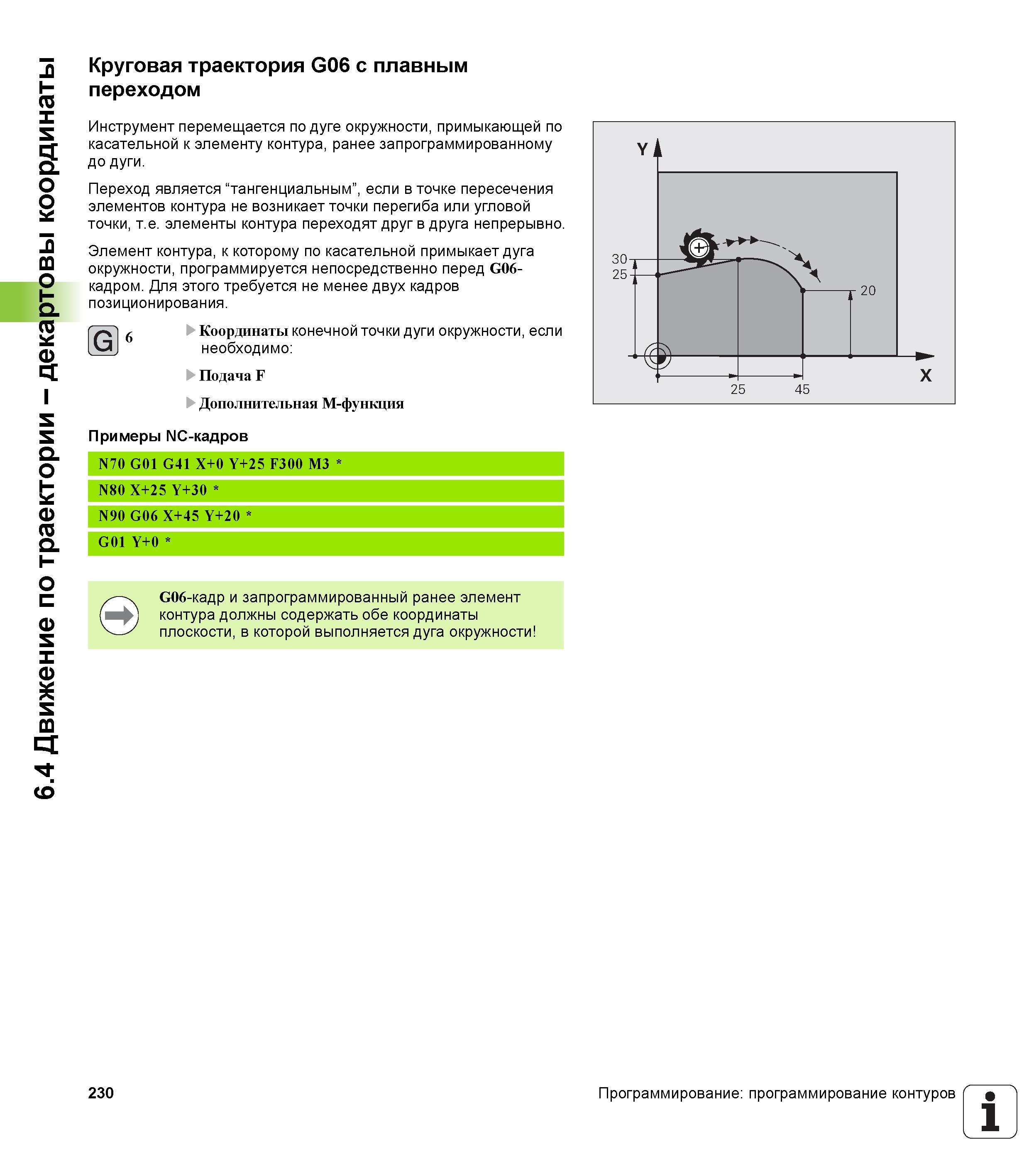

6.4 Движение по траектории - декартовы координаты Круговая траектория G06 с плавным переходом Инструмент перемещается по дуге окружности, примыкающей по касательной к элементу контура, ранее запрограммированному до дуги. Переход является “тангенциальным”, если в точке пересечения элементов контура не возникает точки перегиба или угловой точки, т.е. элементы контура переходят друг в друга непрерывно. Элемент контура, к которому по касательной примыкает дуга окружности, программируется непосредственно перед G06-кадром. Для этого требуется не менее двух кадров позиционирования. 6 Координаты конечной точки дуги окружности, если необходимо Подача F Дополнительная M-функция Примеры NC-кадров G06-кадр и запрограммированный ранее элемент контура должны содержать обе координаты плоскости, в которой выполняется дуга окружности 230 Программирование программирование контуров 1
