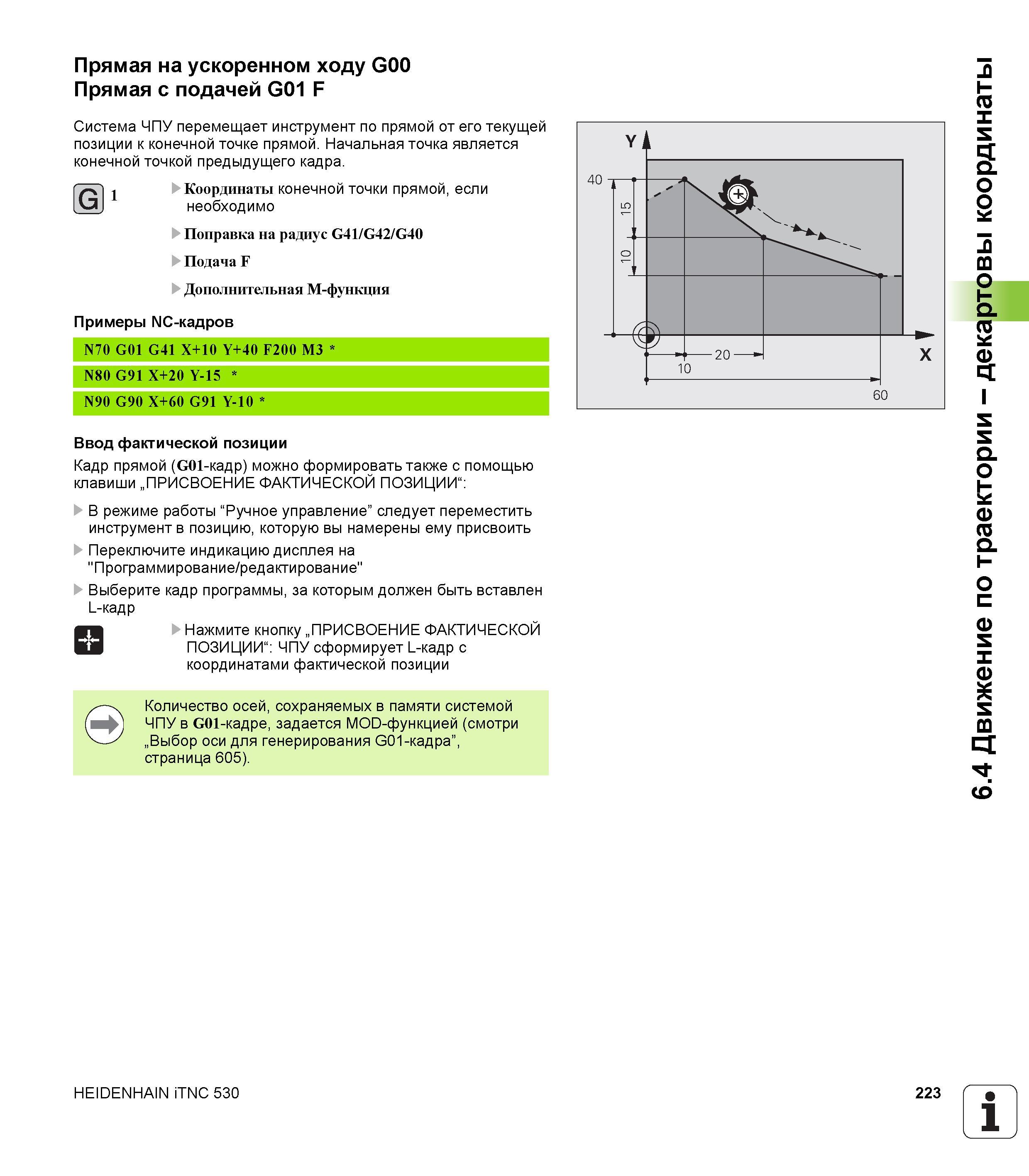

Прямая на ускоренном ходу G00 Прямая с подачей G01 F Система ЧПУ перемещает инструмент по прямой от его текущей позиции к конечной точке прямой. Начальная точка является конечной точкой предыдущего кадра. G 1 Координаты конечной точки прямой, если необходимо Поправка на радиус G41/G42/G40 Подача F Дополнительная M-функция Примеры NC-кадров Ввод фактической позиции Кадр прямой (GOl-кадр) можно формировать также с помощью клавиши „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ" В режиме работы "Ручное управление” следует переместить инструмент в позицию, которую вы намерены ему присвоить Переключите индикацию дисплея на "Программирование/редактирование" Выберите кадр программы, за которым должен быть вставлен L-кадр Нажмите кнопку „ПРИСВОЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ" ЧПУ сформирует L-кадр с координатами фактической позиции Количество осей, сохраняемых в памяти системой ЧПУ в GOl-кадре, задается MOD-функцией (смотри „Выбор оси для генерирования GOI-кадра”, страница 605). HEIDENHAIN iTNC 530 223 1 6.4 Движение по траектории - декартовы координаты
