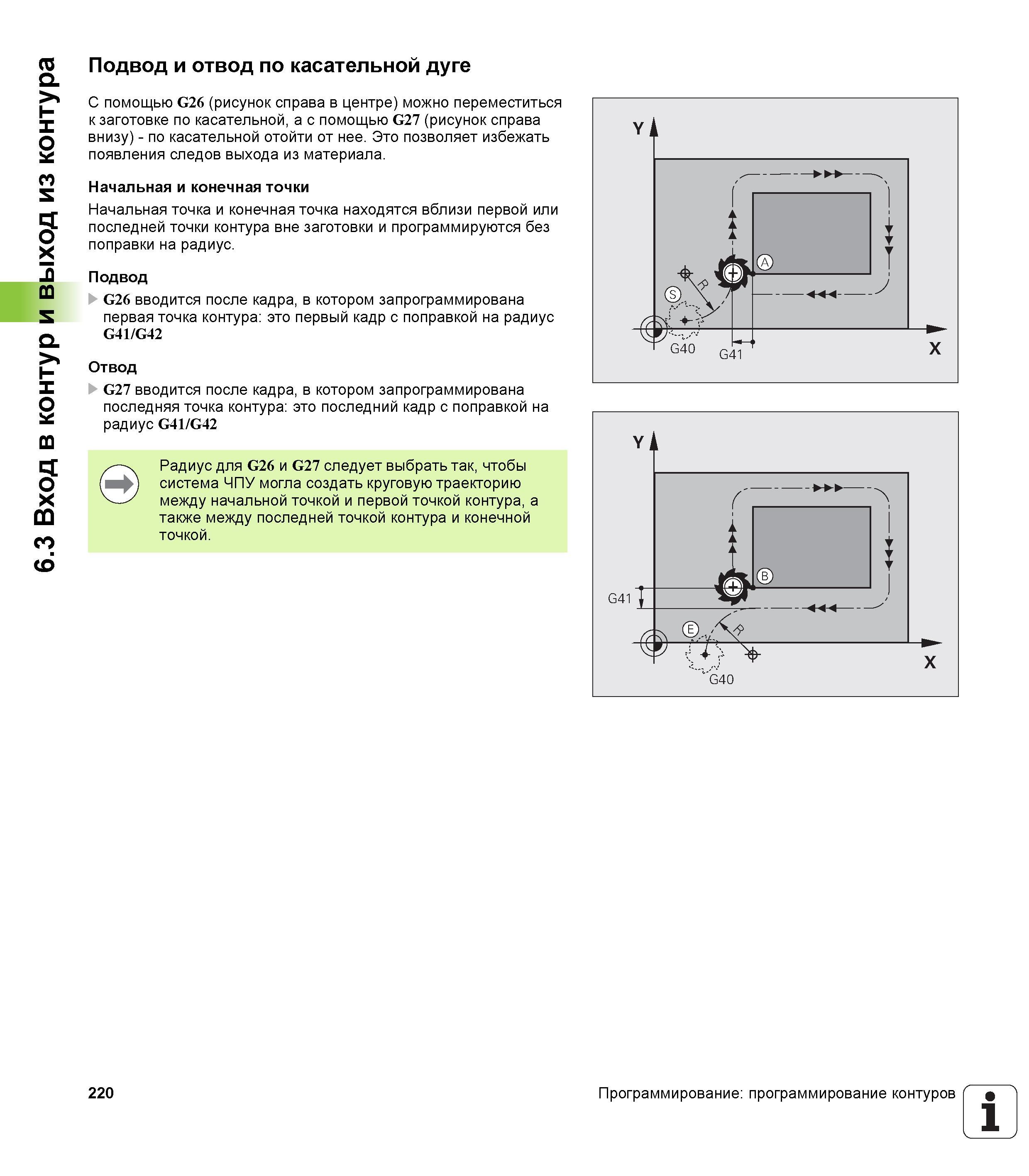

6.3 Вход в контур и выход из контура Подвод и отвод по касательной дуге С помощью G26 (рисунок справа в центре) можно переместиться к заготовке по касательной, а с помощью G27 (рисунок справа внизу) - по касательной отойти от нее. Это позволяет избежать появления следов выхода из материала. Начальная и конечная точки Начальная точка и конечная точка находятся вблизи первой или последней точки контура вне заготовки и программируются без поправки на радиус. Подвод G26 вводится после кадра, в котором запрограммирована первая точка контура это первый кадр с поправкой на радиус G41/G42 Отвод G27 вводится после кадра, в котором запрограммирована последняя точка контура это последний кадр с поправкой на радиус G41/G42 Радиус для G26 и G27 следует выбрать так, чтобы система ЧПУ могла создать круговую траекторию между начальной точкой и первой точкой контура, а также между последней точкой контура и конечной точкой. 220 Программирование программирование контуров 1
