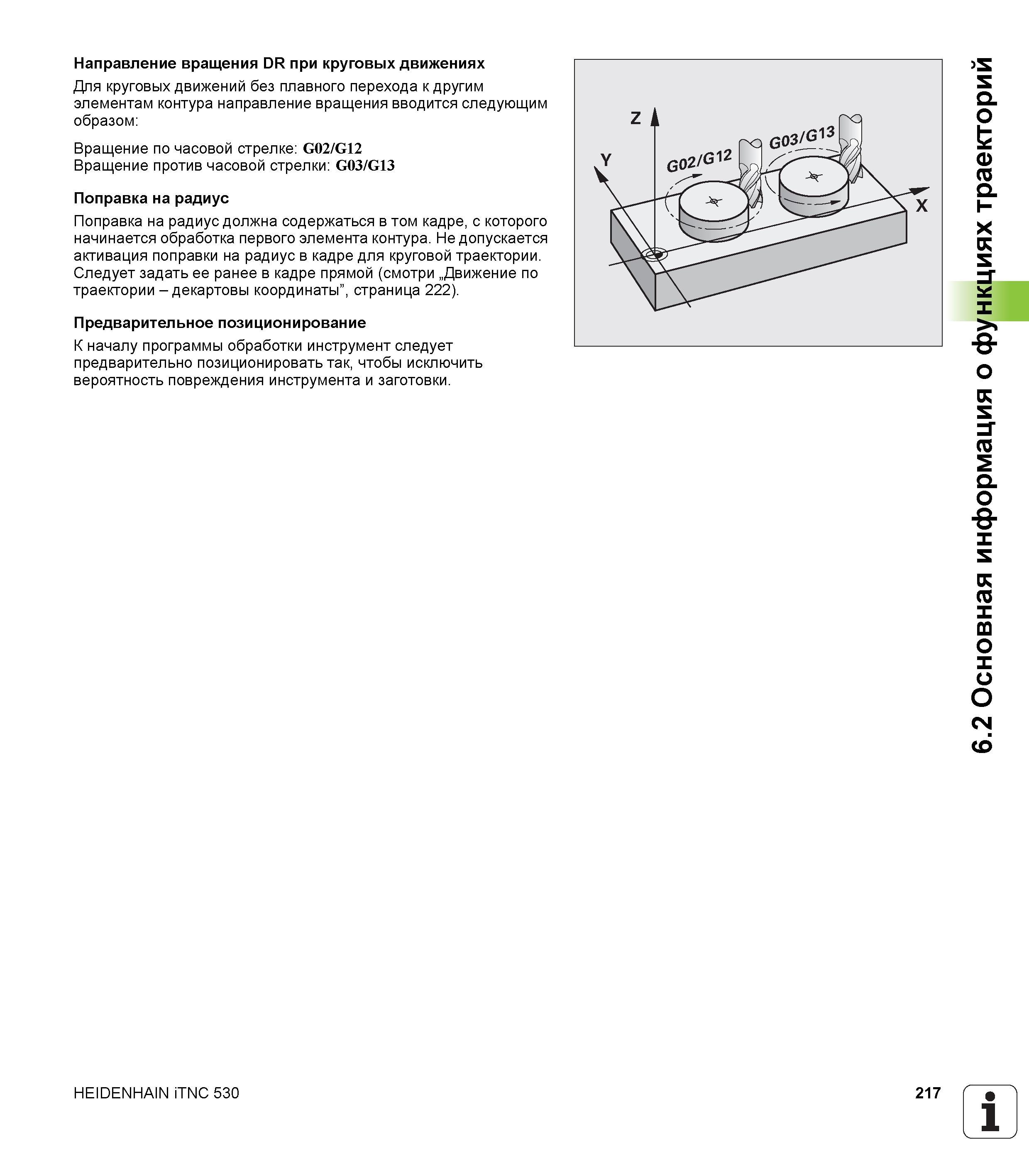

Направление вращения DR при круговых движениях Для круговых движений без плавного перехода к другим элементам контура направление вращения вводится следующим образом Вращение по часовой стрелке G02/G12 Вращение против часовой стрелки G03/G13 Поправка на радиус Поправка на радиус должна содержаться в том кадре, с которого начинается обработка первого элемента контура. Не допускается активация поправки на радиус в кадре для круговой траектории. Следует задать ее ранее в кадре прямой (смотри „Движение по траектории - декартовы координаты”, страница 222). Предварительное позиционирование К началу программы обработки инструмент следует предварительно позиционировать так, чтобы исключить вероятность повреждения инструмента и заготовки. HEIDENHAIN iTNC 530 217 1 Ч _ 6.2 Основная информация о функциях траекторий
