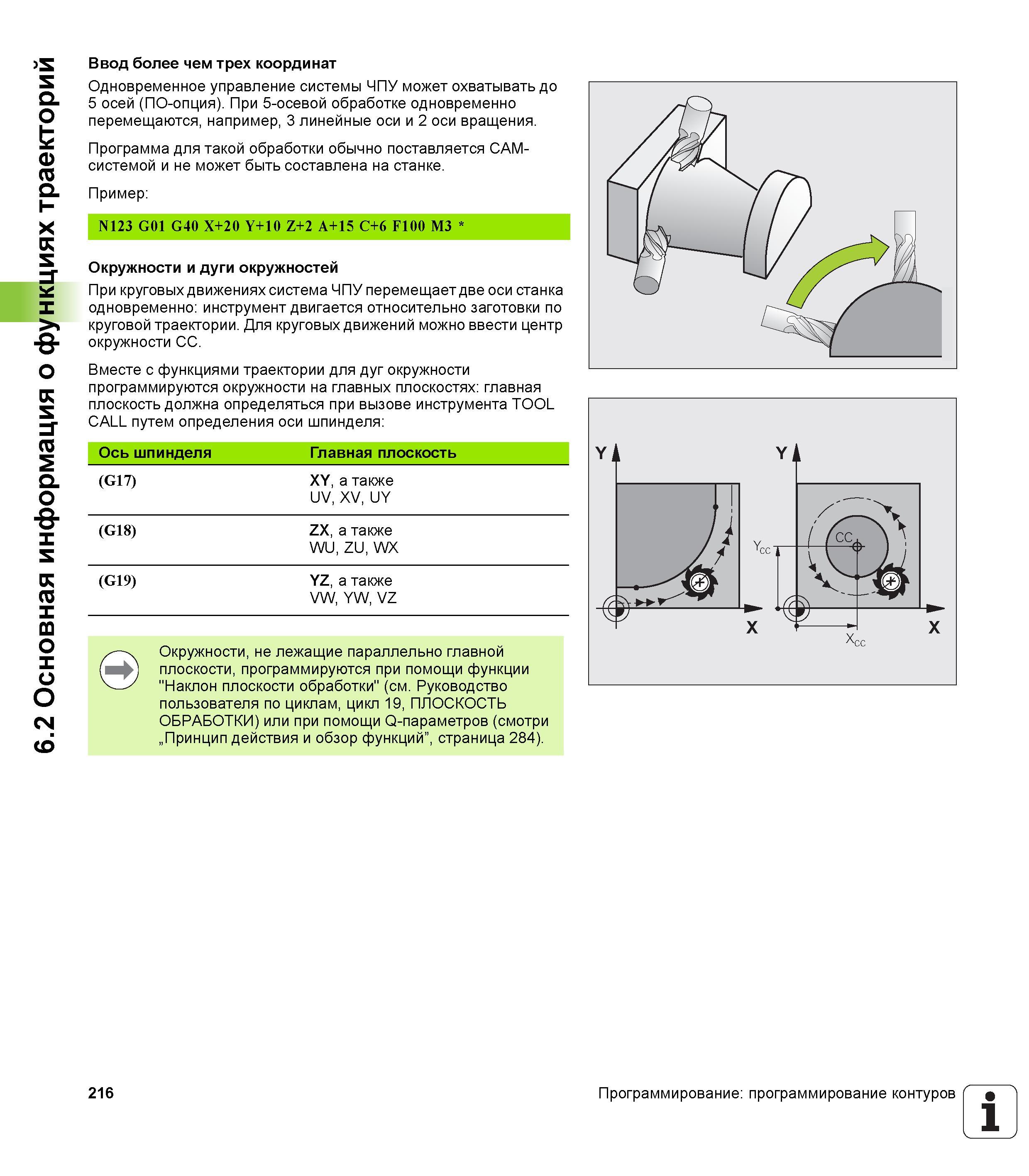

6.2 Основная информация о функциях траекторий Ввод более чем трех координат Одновременное управление системы ЧПУ может охватывать до 5 осей (ПО-опция). При 5-осевой обработке одновременно перемещаются, например, 3 линейные оси и 2 оси вращения. Программа для такой обработки обычно поставляется CAM-системой и не может быть составлена на станке. Пример N123 G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 Окружности и дуги окружностей При круговых движениях система ЧПУ перемещает две оси станка одновременно инструмент двигается относительно заготовки по круговой траектории. Для круговых движений можно ввести центр окружности CC. Вместе с функциями траектории для дуг окружности программируются окружности на главных плоскостях главная плоскость должна определяться при вызове инструмента TOOL CALL путем определения оси шпинделя Ось шпинделя Главная плоскость (G17) XY, а также UV, XV, UY (G18) ZX, а также WU, ZU, WX (G19) YZ, а также VW, YW, VZ Окружности, не лежащие параллельно главной плоскости, программируются при помощи функции "Наклон плоскости обработки" (см. Руководство пользователя по циклам, цикл 19, ПЛОСКОСТЬ ОБРАБОТКИ) или при помощи Q-параметров (смотри „Принцип действия и обзор функций”, страница 284). 216 Программирование программирование контуров 1
