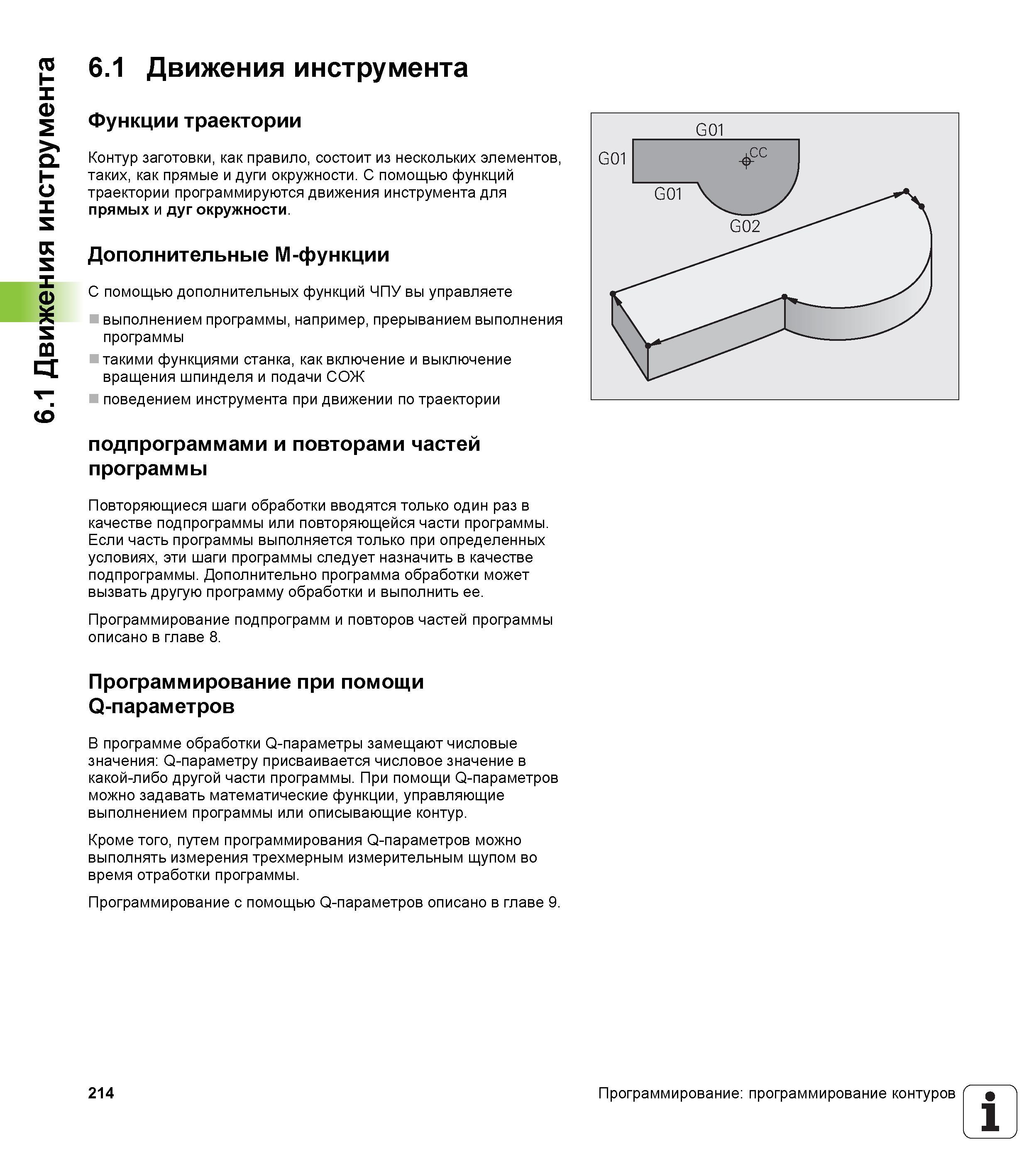

6.1 Движения инструмента 6.1 Движения инструмента Функции траектории Контур заготовки, как правило, состоит из нескольких элементов, таких, как прямые и дуги окружности. С помощью функций траектории программируются движения инструмента для прямых и дуг окружности. Дополнительные M-функции С помощью дополнительных функций ЧПУ вы управляете выполнением программы, например, прерыванием выполнения программы такими функциями станка, как включение и выключение вращения шпинделя и подачи СОЖ поведением инструмента при движении по траектории подпрограммами и повторами частей программы Повторяющиеся шаги обработки вводятся только один раз в качестве подпрограммы или повторяющейся части программы. Если часть программы выполняется только при определенных условиях, эти шаги программы следует назначить в качестве подпрограммы. Дополнительно программа обработки может вызвать другую программу обработки и выполнить ее. Программирование подпрограмм и повторов частей программы описано в главе 8. Программирование при помощи Q-параметров В программе обработки Q-параметры замещают числовые значения Q-параметру присваивается числовое значение в какой-либо другой части программы. При помощи Q-параметров можно задавать математические функции, управляющие выполнением программы или описывающие контур. Кроме того, путем программирования Q-параметров можно выполнять измерения трехмерным измерительным щупом во время отработки программы. Программирование с помощью Q-параметров описано в главе 9. 214 Программирование программирование контуров 1
