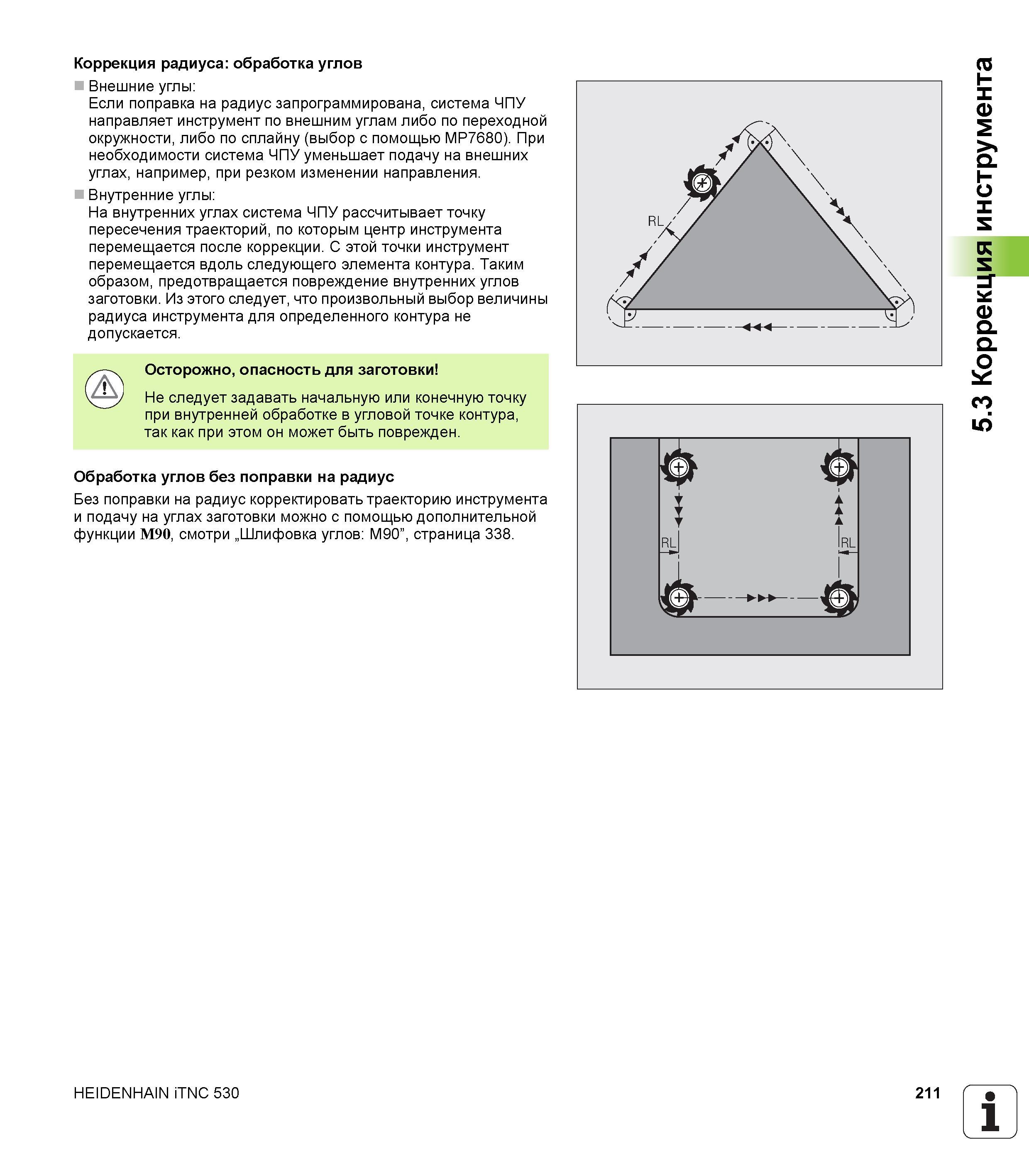

Коррекция радиуса обработка углов Внешние углы Если поправка на радиус запрограммирована, система ЧПУ направляет инструмент по внешним углам либо по переходной окружности, либо по сплайну (выбор с помощью MP7680). При необходимости система ЧПУ уменьшает подачу на внешних углах, например, при резком изменении направления. Внутренние углы На внутренних углах система ЧПУ рассчитывает точку пересечения траекторий, по которым центр инструмента перемещается после коррекции. С этой точки инструмент перемещается вдоль следующего элемента контура. Таким образом, предотвращается повреждение внутренних углов заготовки. Из этого следует, что произвольный выбор величины радиуса инструмента для определенного контура не допускается. Осторожно, опасность для заготовки Не следует задавать начальную или конечную точку при внутренней обработке в угловой точке контура, так как при этом он может быть поврежден. Обработка углов без поправки на радиус Без поправки на радиус корректировать траекторию инструмента и подачу на углах заготовки можно с помощью дополнительной функции M90, смотри „Шлифовка углов M90”, страница 338. HEIDENHAIN iTNC 530 211 1 5.3 Коррекция инструмента
