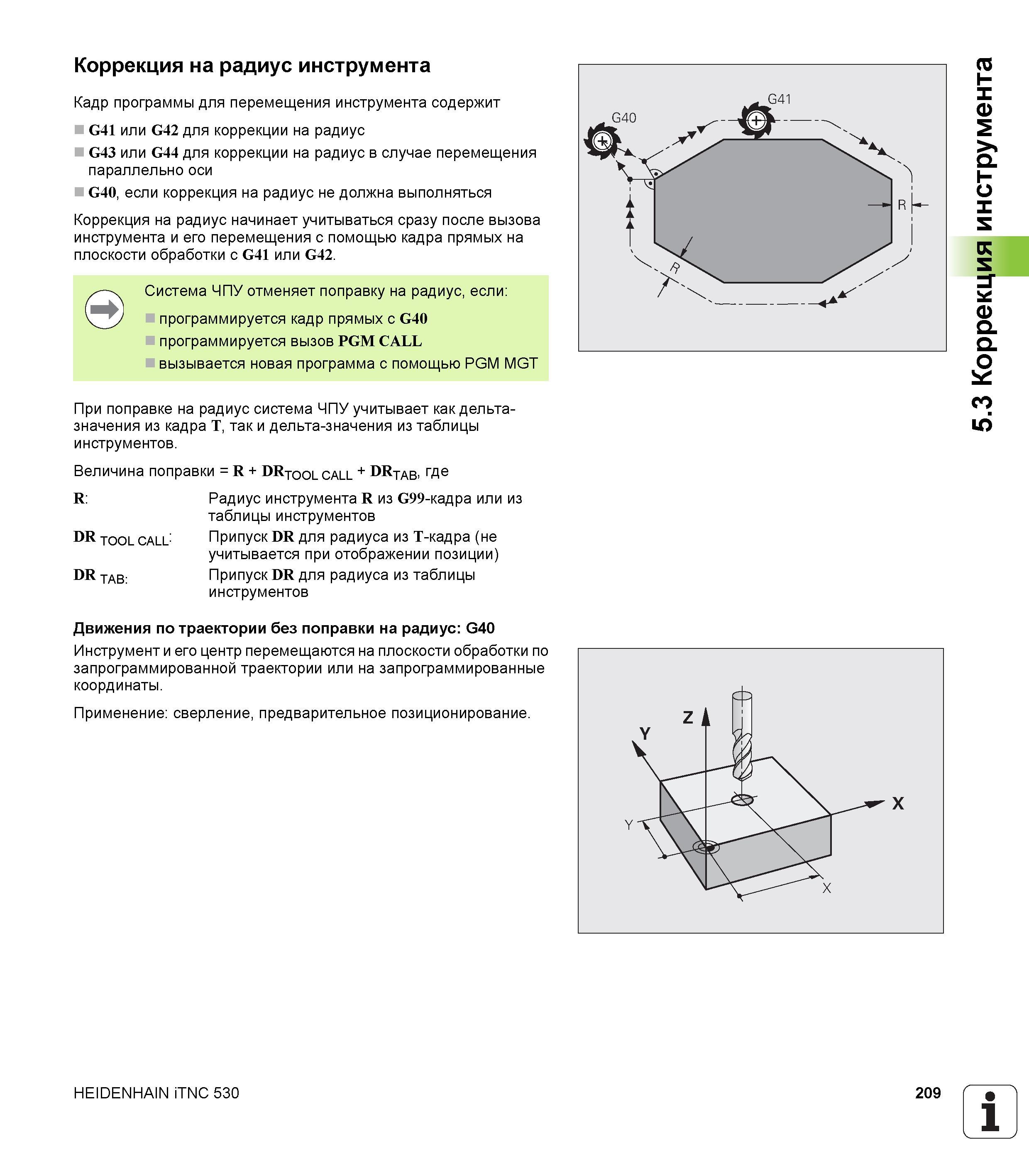

Коррекция на радиус инструмента Кадр программы для перемещения инструмента содержит G41 или G42 для коррекции на радиус G43 или G44 для коррекции на радиус в случае перемещения параллельно оси G40, если коррекция на радиус не должна выполняться Коррекция на радиус начинает учитываться сразу после вызова инструмента и его перемещения с помощью кадра прямых на плоскости обработки с G41 или G42. Система ЧПУ отменяет поправку на радиус, если программируется кадр прямых с G40 программируется вызов PGM CALL вызывается новая программа с помощью PGM MGT При поправке на радиус система ЧПУ учитывает как дельтазначения из кадра T, так и дельта-значения из таблицы инструментов. Величина поправки = R + DRTOol call + DRtab, где R Радиус инструмента R из G99-кадра или из таблицы инструментов DR tool call Припуск DR для радиуса из T-кадра (не учитывается при отображении позиции) DR tab Припуск DR для радиуса из таблицы инструментов Движения по траектории без поправки на радиус G40 Инструмент и его центр перемещаются на плоскости обработки по запрограммированной траектории или на запрограммированные координаты. Применение сверление, предварительное позиционирование. HEIDENHAIN iTNC 530 209 1 5.3 Коррекция инструмента
