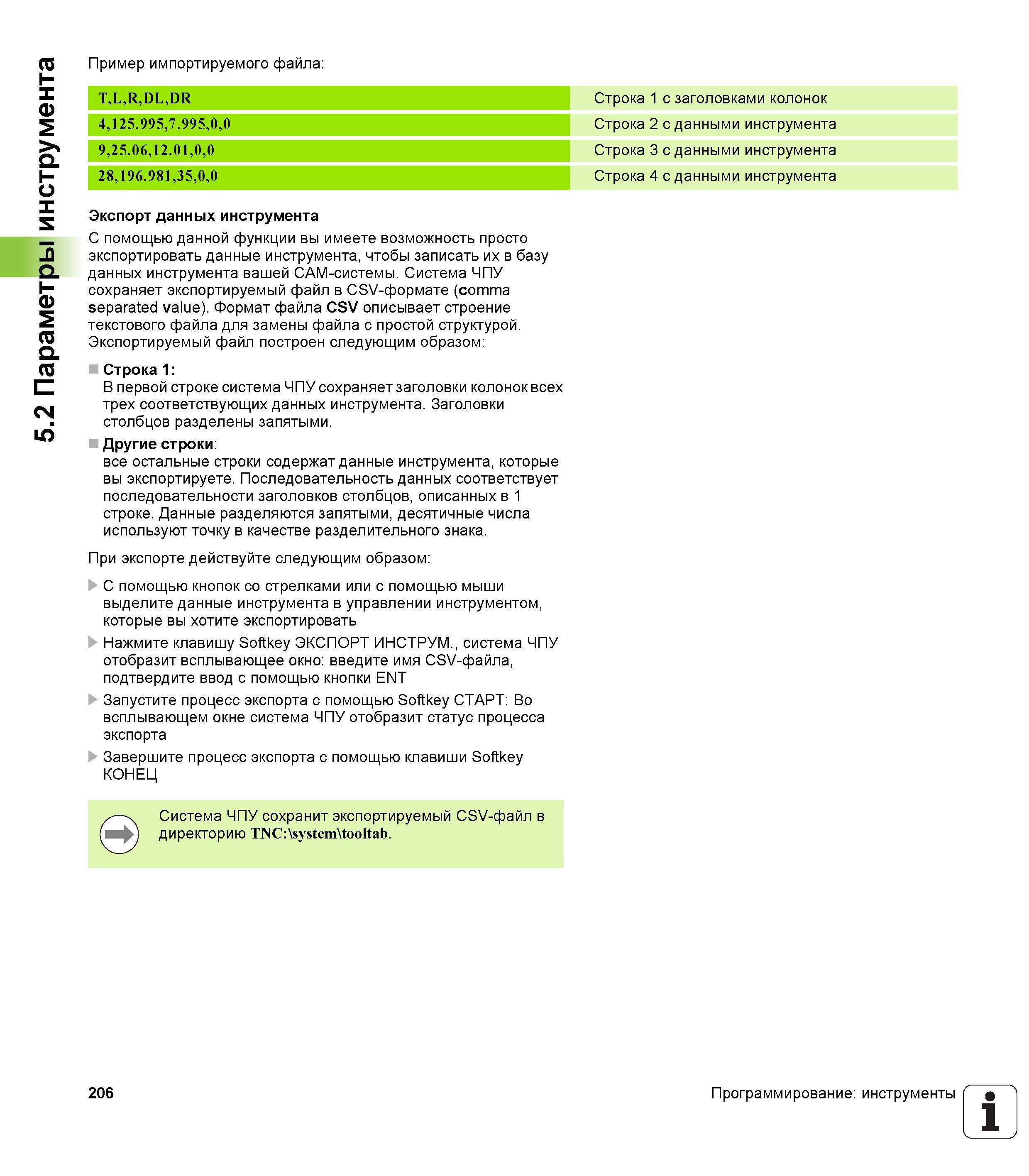

5.2 Параметры инструмента Пример импортируемого файла T,L,R,DL,DR Строка 1 с заголовками колонок 4,125.995,7.995,0,0 Строка 2 с данными инструмента 9,25.06,12.01,0,0 Строка 3 с данными инструмента 28,196.981,35,0,0 Строка 4 с данными инструмента Экспорт данных инструмента С помощью данной функции вы имеете возможность просто экспортировать данные инструмента, чтобы записать их в базу данных инструмента вашей CAM-системы. Система ЧПУ сохраняет экспортируемый файл в CSV-формате (comma separated value). Формат файла CSV описывает строение текстового файла для замены файла с простой структурой. Экспортируемый файл построен следующим образом Строка 1 В первой строке система ЧПУ сохраняет заголовки колонок всех трех соответствующих данных инструмента. Заголовки столбцов разделены запятыми. Другие строки все остальные строки содержат данные инструмента, которые вы экспортируете. Последовательность данных соответствует последовательности заголовков столбцов, описанных в 1 строке. Данные разделяются запятыми, десятичные числа используют точку в качестве разделительного знака. При экспорте действуйте следующим образом С помощью кнопок со стрелками или с помощью мыши выделите данные инструмента в управлении инструментом, которые вы хотите экспортировать Нажмите клавишу Softkey ЭКСПОРТ ИНСТРУМ., система ЧПУ отобразит всплывающее окно введите имя CSV-файла, подтвердите ввод с помощью кнопки ENT Запустите процесс экспорта с помощью Softkey СТАРТ Во всплывающем окне система ЧПУ отобразит статус процесса экспорта Завершите процесс экспорта с помощью клавиши Softkey КОНЕЦ Система ЧПУ сохранит экспортируемый CSV-файл в директорию TNC:\system\tooltab. 206 Программирование инструменты 1
