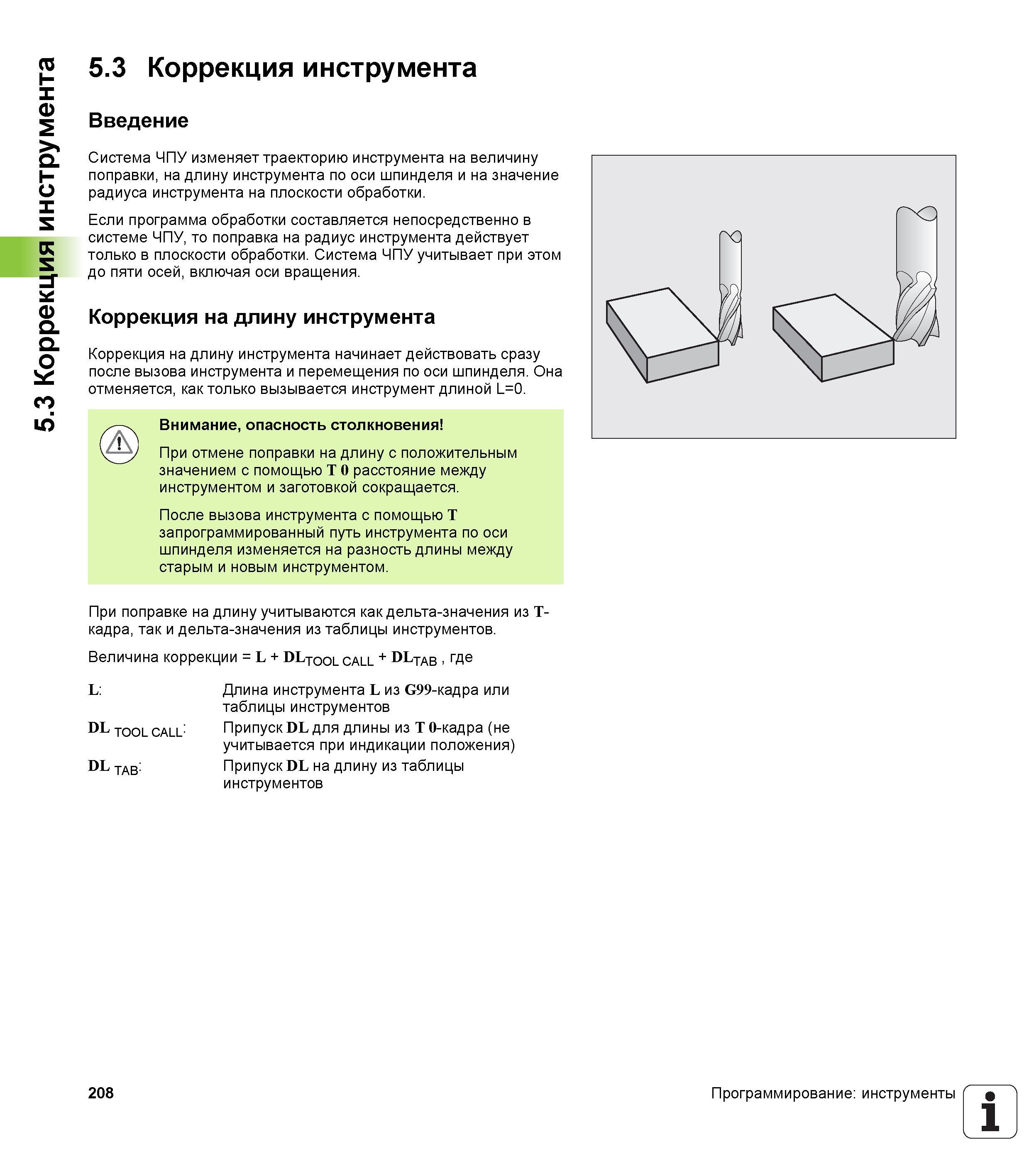

5.3 Коррекция инструмента 5.3 Коррекция инструмента Введение Система ЧПУ изменяет траекторию инструмента на величину поправки, на длину инструмента по оси шпинделя и на значение радиуса инструмента на плоскости обработки. Если программа обработки составляется непосредственно в системе ЧПУ, то поправка на радиус инструмента действует только в плоскости обработки. Система ЧПУ учитывает при этом до пяти осей, включая оси вращения. Коррекция на длину инструмента Коррекция на длину инструмента начинает действовать сразу после вызова инструмента и перемещения по оси шпинделя. Она отменяется, как только вызывается инструмент длиной L=0. Внимание, опасность столкновения При отмене поправки на длину с положительным значением с помощью T 0 расстояние между инструментом и заготовкой сокращается. После вызова инструмента с помощью T запрограммированный путь инструмента по оси шпинделя изменяется на разность длины между старым и новым инструментом. При поправке на длину учитываются как дельта-значения из T-кадра, так и дельта-значения из таблицы инструментов. Величина коррекции = L + DLTOol call + DLtab , где L Длина инструмента L из С99-кадра или таблицы инструментов DL tool call Припуск DL для длины из T 0-кадра (не учитывается при индикации положения) DL tab Припуск DL на длину из таблицы инструментов 208 Программирование инструменты 1
