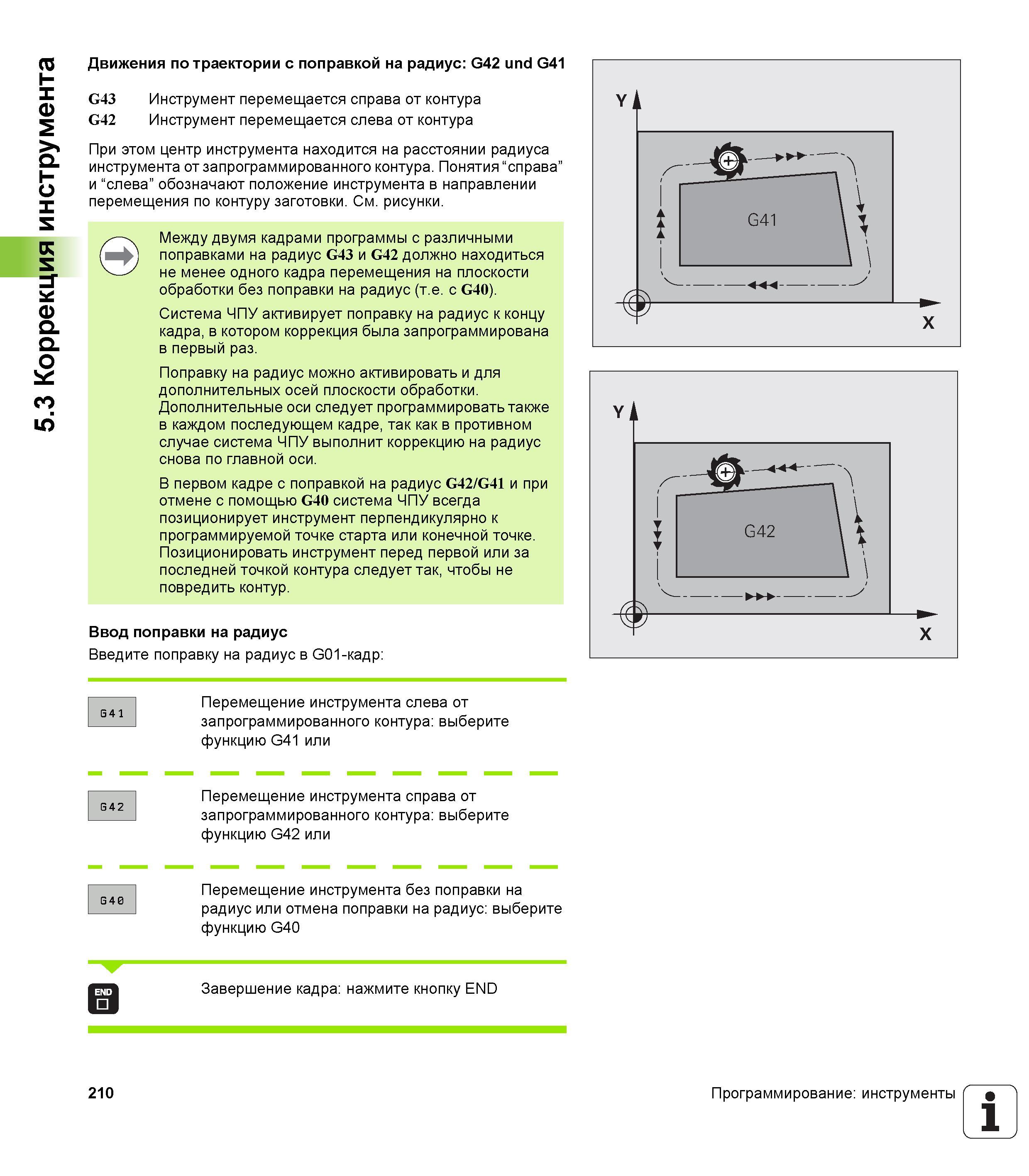

5.3 Коррекция инструмента Движения по траектории с поправкой на радиус G42 und G41 G43 Инструмент перемещается справа от контура G42 Инструмент перемещается слева от контура При этом центр инструмента находится на расстоянии радиуса инструмента от запрограммированного контура. Понятия “ справа” и “слева” обозначают положение инструмента в направлении перемещения по контуру заготовки. См. рисунки. Между двумя кадрами программы с различными поправками на радиус G43 и G42 должно находиться не менее одного кадра перемещения на плоскости обработки без поправки на радиус (т.е. с G40). Система ЧПУ активирует поправку на радиус к концу кадра, в котором коррекция была запрограммирована в первый раз. Поправку на радиус можно активировать и для дополнительных осей плоскости обработки. Дополнительные оси следует программировать также в каждом последующем кадре, так как в противном случае система ЧПУ выполнит коррекцию на радиус снова по главной оси. В первом кадре с поправкой на радиус G42/G41 и при отмене с помощью G40 система ЧПУ всегда позиционирует инструмент перпендикулярно к программируемой точке старта или конечной точке. Позиционировать инструмент перед первой или за последней точкой контура следует так, чтобы не повредить контур. Ввод поправки на радиус Введите поправку на радиус в G01-кадр И Перемещение инструмента слева от запрограммированного контура выберите функцию G41 или Перемещение инструмента справа от запрограммированного контура выберите функцию G42 или Перемещение инструмента без поправки на радиус или отмена поправки на радиус выберите функцию G40 Завершение кадра нажмите кнопку END 210 Программирование инструменты V
