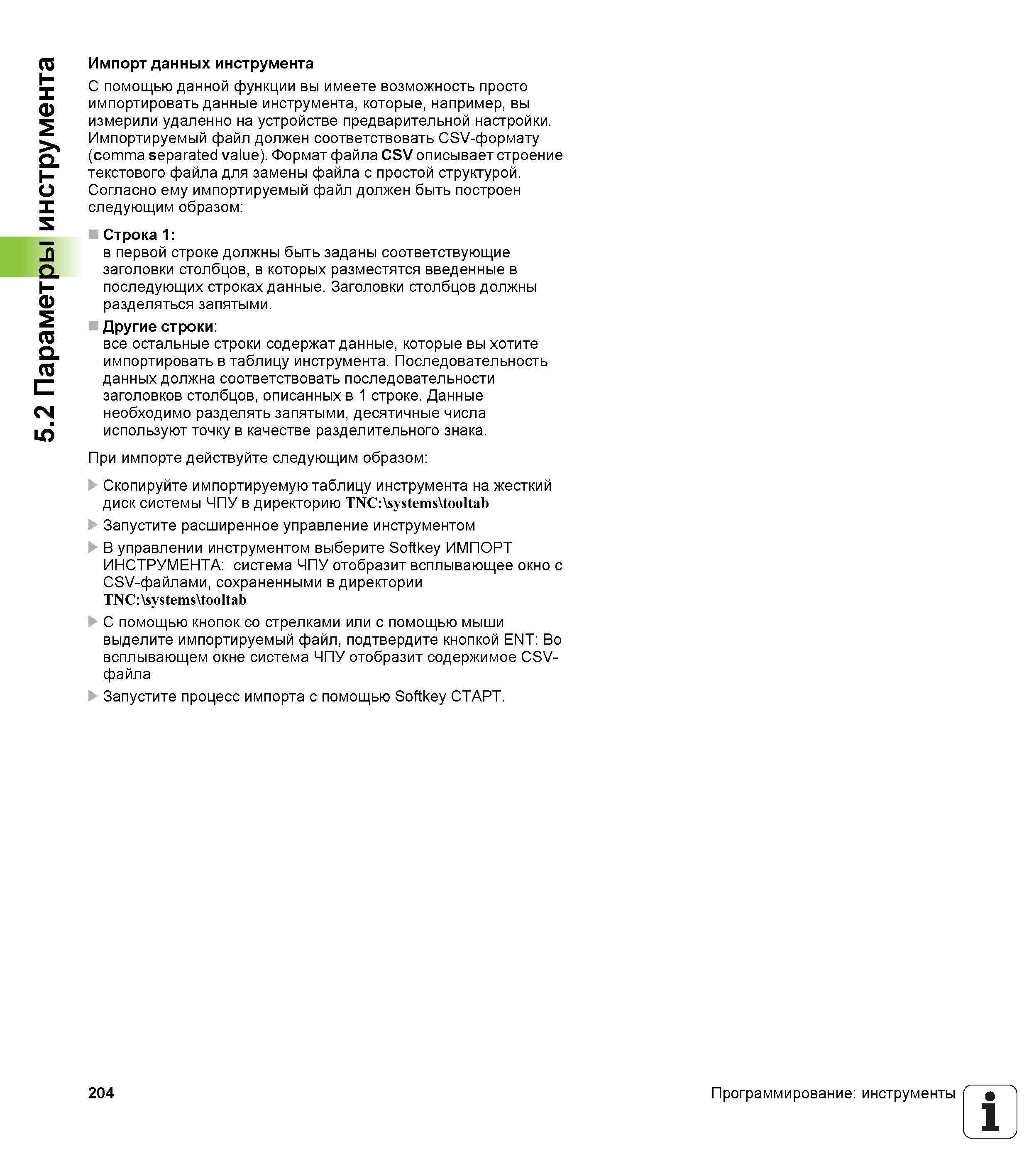

5.2 Параметры инструмента Импорт данных инструмента С помощью данной функции вы имеете возможность просто импортировать данные инструмента, которые, например, вы измерили удаленно на устройстве предварительной настройки. Импортируемый файл должен соответствовать CSV-формату (comma separated value). Формат файла CSV описывает строение текстового файла для замены файла с простой структурой. Согласно ему импортируемый файл должен быть построен следующим образом Строка 1 в первой строке должны быть заданы соответствующие заголовки столбцов, в которых разместятся введенные в последующих строках данные. Заголовки столбцов должны разделяться запятыми. Другие строки все остальные строки содержат данные, которые вы хотите импортировать в таблицу инструмента. Последовательность данных должна соответствовать последовательности заголовков столбцов, описанных в 1 строке. Данные необходимо разделять запятыми, десятичные числа используют точку в качестве разделительного знака. При импорте действуйте следующим образом Скопируйте импортируемую таблицу инструмента на жесткий диск системы ЧПУ в директорию TNC:\systems\tooltab Запустите расширенное управление инструментом В управлении инструментом выберите Softkey ИМПОРТ ИНСТРУМЕНТА система ЧПУ отобразит всплывающее окно с CSV-файлами, сохраненными в директории TNC:\systems\tooltab С помощью кнопок со стрелками или с помощью мыши выделите импортируемый файл, подтвердите кнопкой ENT Во всплывающем окне система ЧПУ отобразит содержимое CSV-файла Запустите процесс импорта с помощью Softkey СТАРТ. 204 Программирование инструменты 1
