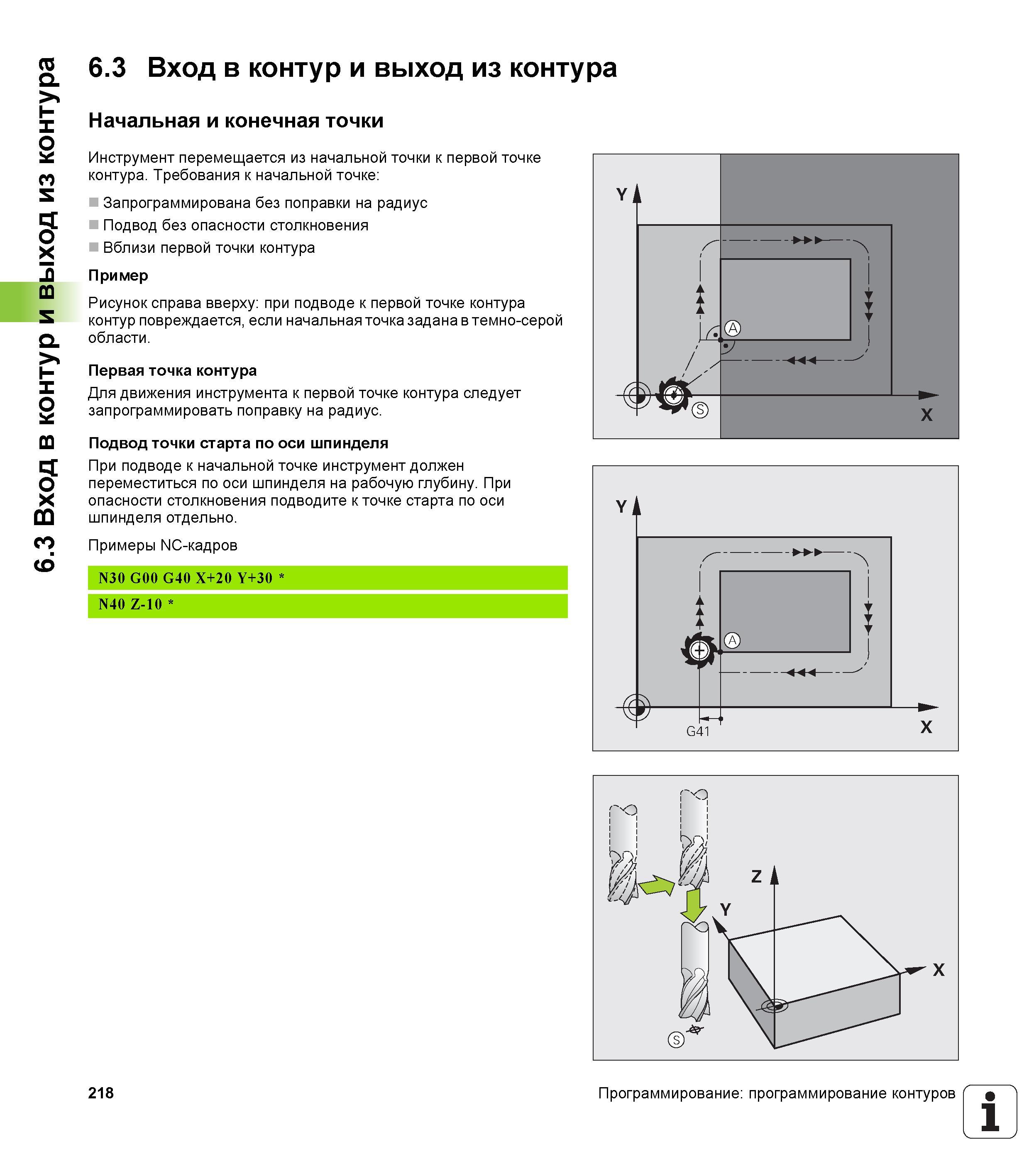

6.3 Вход в контур и выход из контура 6.3 Вход в контур и выход из контура Начальная и конечная точки Инструмент перемещается из начальной точки к первой точке контура. Требования к начальной точке Запрограммирована без поправки на радиус Подвод без опасности столкновения Вблизи первой точки контура Пример Рисунок справа вверху при подводе к первой точке контура контур повреждается, если начальная точка задана в темно-серой области. Первая точка контура Для движения инструмента к первой точке контура следует запрограммировать поправку на радиус. Подвод точки старта по оси шпинделя При подводе к начальной точке инструмент должен переместиться по оси шпинделя на рабочую глубину. При опасности столкновения подводите к точке старта по оси шпинделя отдельно. Примеры NC-кадров N30 G00 G40 X+20 Y+30 N40 Z-10 Y j Гг S' 1 U Л is -j . 444 ' X 218 Программирование программирование контуров 1
