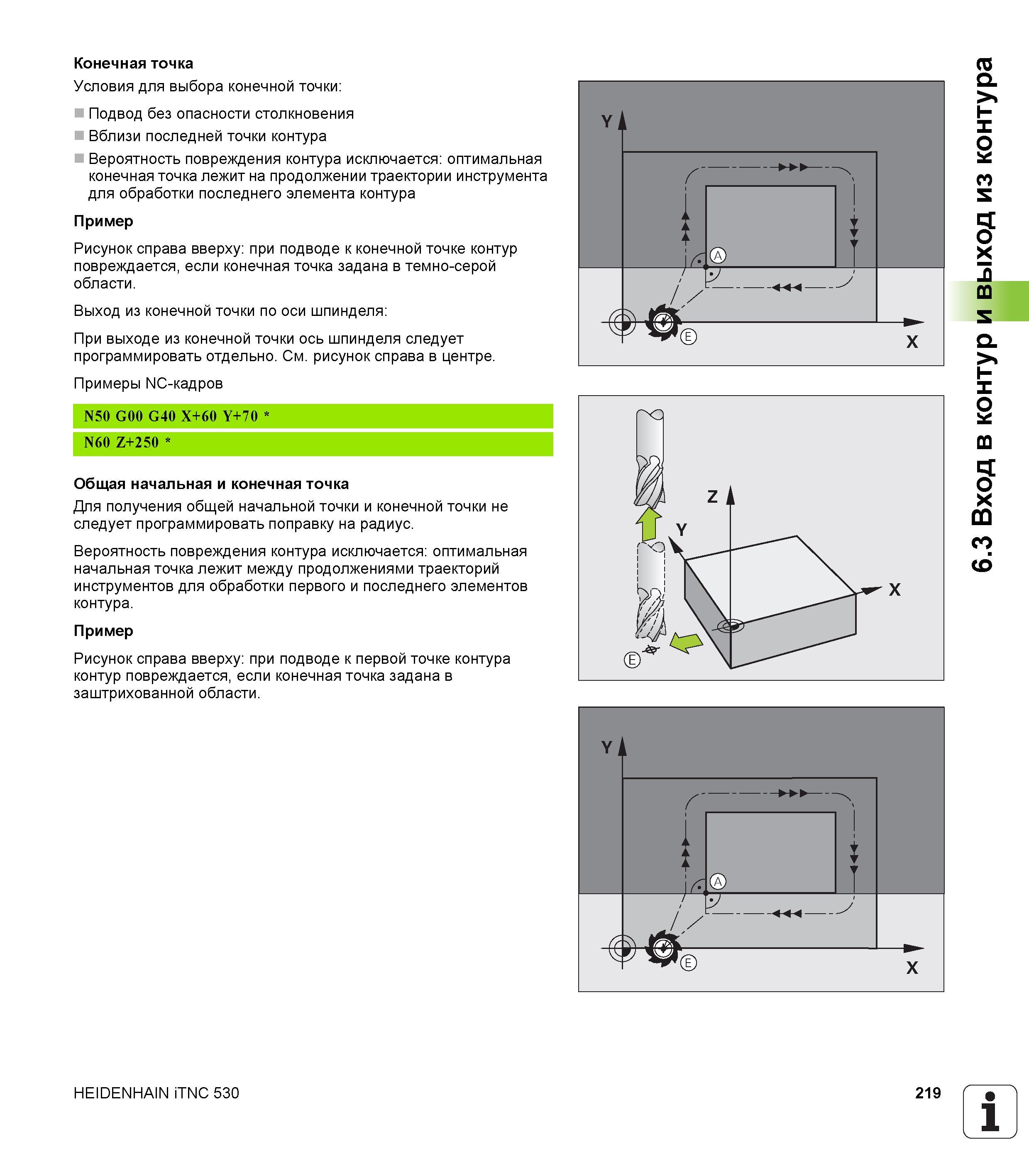

Конечная точка Условия для выбора конечной точки Подвод без опасности столкновения Вблизи последней точки контура Вероятность повреждения контура исключается оптимальная конечная точка лежит на продолжении траектории инструмента для обработки последнего элемента контура Пример Рисунок справа вверху при подводе к конечной точке контур повреждается, если конечная точка задана в темно-серой области. Выход из конечной точки по оси шпинделя При выходе из конечной точки ось шпинделя следует программировать отдельно. См. рисунок справа в центре. Примеры NC-кадров N50 G00 G40 X+60 Y+70 N60 Z+250 Общая начальная и конечная точка Для получения общей начальной точки и конечной точки не следует программировать поправку на радиус. Вероятность повреждения контура исключается оптимальная начальная точка лежит между продолжениями траекторий инструментов для обработки первого и последнего элементов контура. Пример Рисунок справа вверху при подводе к первой точке контура контур повреждается, если конечная точка задана в заштрихованной области. HEIDENHAIN iTNC 530 219 1 6.3 Вход в контур и выход из контура
