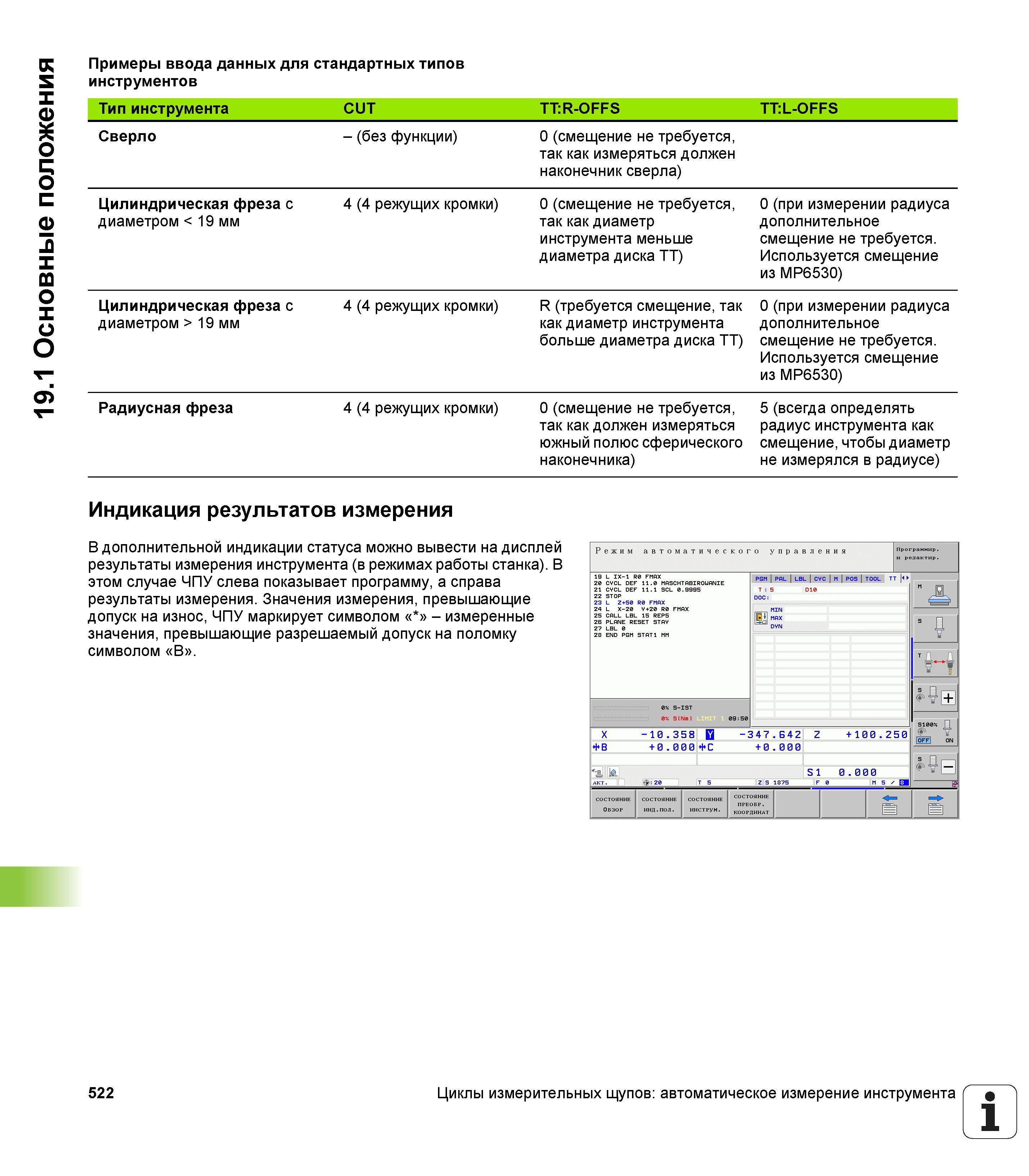

19.1 Основные положения Примеры ввода данных для стандартных типов инструментов Тип инструмента CUT TT:R-OFFS TT:L-OFFS Сверло - (без функции) 0 (смещение не требуется, так как измеряться должен наконечник сверла) Цилиндрическая фреза с диаметром < 19 мм 4 (4 режущих кромки) 0 (смещение не требуется, так как диаметр инструмента меньше диаметра диска TT) 0 (при измерении радиуса дополнительное смещение не требуется. Используется смещение из MP6530) Цилиндрическая фреза с диаметром > 19 мм 4 (4 режущих кромки) R (требуется смещение, так как диаметр инструмента больше диаметра диска TT) 0 (при измерении радиуса дополнительное смещение не требуется. Используется смещение из MP6530) Радиусная фреза 4 (4 режущих кромки) 0 (смещение не требуется, так как должен измеряться южный полюс сферического наконечника) 5 (всегда определять радиус инструмента как смещение, чтобы диаметр не измерялся в радиусе) Индикация результатов измерения В дополнительной индикации статуса можно вывести на дисплей результаты измерения инструмента (в режимах работы станка). В этом случае ЧПУ слева показывает программу, а справа результаты измерения. Значения измерения, превышающие допуск на износ, ЧПУ маркирует символом * - измеренные значения, превышающие разрешаемый допуск на поломку символом В 522 Циклы измерительных щупов автоматическое измерение инструмента
