521 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.521

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 521 0521 Lab2u

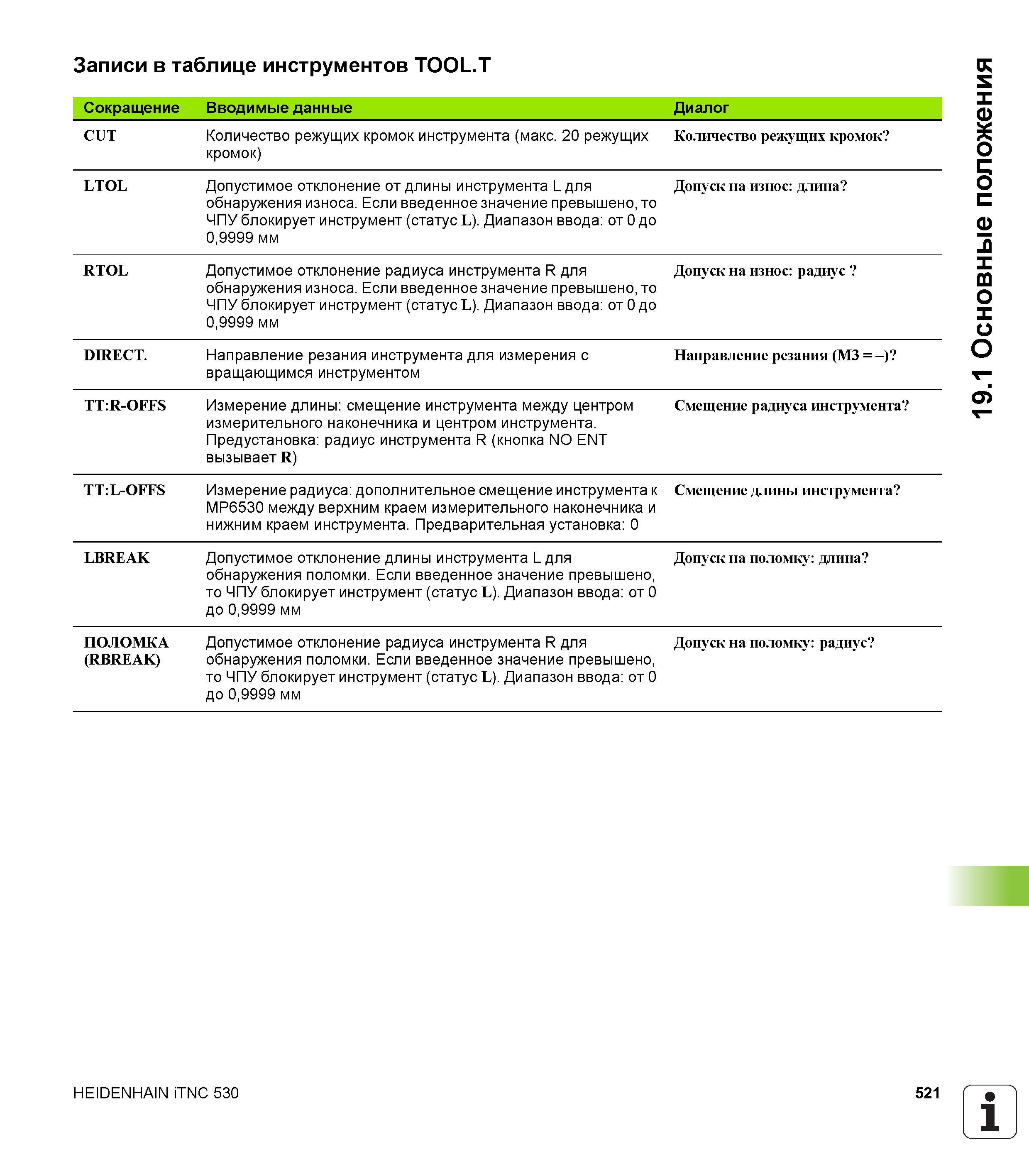

Записи в таблице инструментов TOOL.T Сокращение Вводимые данные Диалог CUT Количество режущих кромок инструмента (макс. 20 режущих кромок) Количество режущих кромок LTOL Допустимое отклонение от длины инструмента L для обнаружения износа. Если введенное значение превышено, то ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 0,9999 мм Допуск на износ длина RTOL Допустимое отклонение радиуса инструмента R для обнаружения износа. Если введенное значение превышено, то ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 0,9999 мм Допуск на износ радиус DIRECT. Направление резания инструмента для измерения с вращающимся инструментом Направление резания (M3 = -) TT:R-OFFS Измерение длины смещение инструмента между центром измерительного наконечника и центром инструмента. Предустановка радиус инструмента R (кнопка NO ENT вызывает R) Смещение радиуса инструмента TT:L-OFFS Измерение радиуса дополнительное смещение инструмента к MP6530 между верхним краем измерительного наконечника и нижним краем инструмента. Предварительная установка 0 Смещение длины инструмента LBREAK Допустимое отклонение длины инструмента L для обнаружения поломки. Если введенное значение превышено, то ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 0,9999 мм Допуск на поломку длина ПОЛОМКА (RBREAK) Допустимое отклонение радиуса инструмента R для обнаружения поломки. Если введенное значение превышено, то ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 0,9999 мм Допуск на поломку радиус HEIDENHAIN iTNC 530 521 1 19.1 Основные положения
