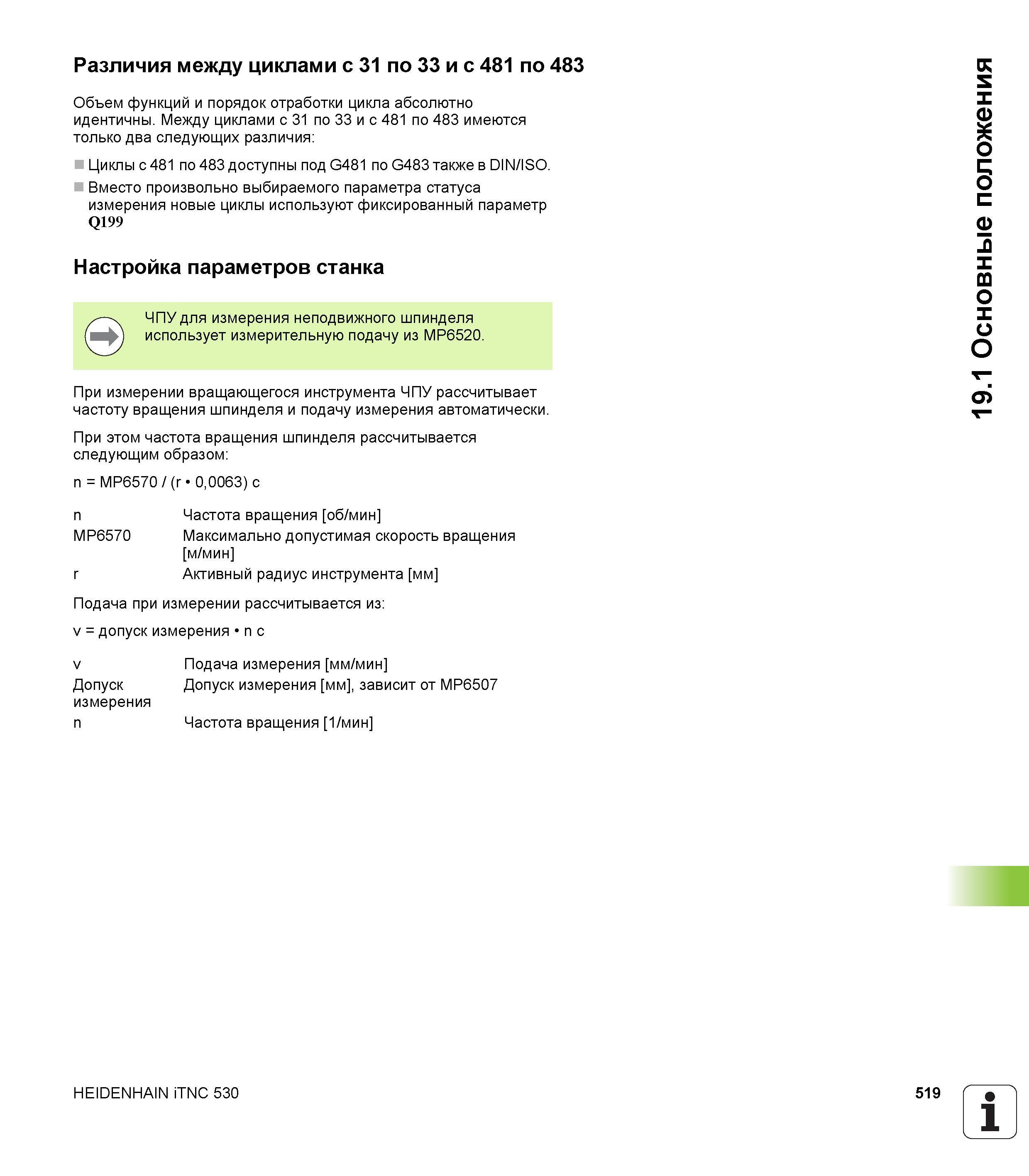

Различия между циклами с 31 по 33 и с 481 по 483 Объем функций и порядок отработки цикла абсолютно идентичны. Между циклами с 31 по 33 и с 481 по 483 имеются только два следующих различия Циклы с 481 по 483 доступны под G481 по G483 также в DIN/ISO. Вместо произвольно выбираемого параметра статуса измерения новые циклы используют фиксированный параметр Q199 Настройка параметров станка При измерении вращающегося инструмента ЧПУ рассчитывает частоту вращения шпинделя и подачу измерения автоматически. При этом частота вращения шпинделя рассчитывается следующим образом n = MP6570 / (r 0,0063) с n Частота вращения об/мин MP6570 Максимально допустимая скорость вращения ЧПУ для измерения неподвижного шпинделя использует измерительную подачу из MP6520. r м/мин Активный радиус инструмента мм Подача при измерении рассчитывается из v = допуск измерения n с Допуск измерения n v Подача измерения мм /мин Допуск измерения мм , зависит от MP6507 Частота вращения 1/мин HEIDENHAIN iTNC 530 519 1 19.1 Основные положения
