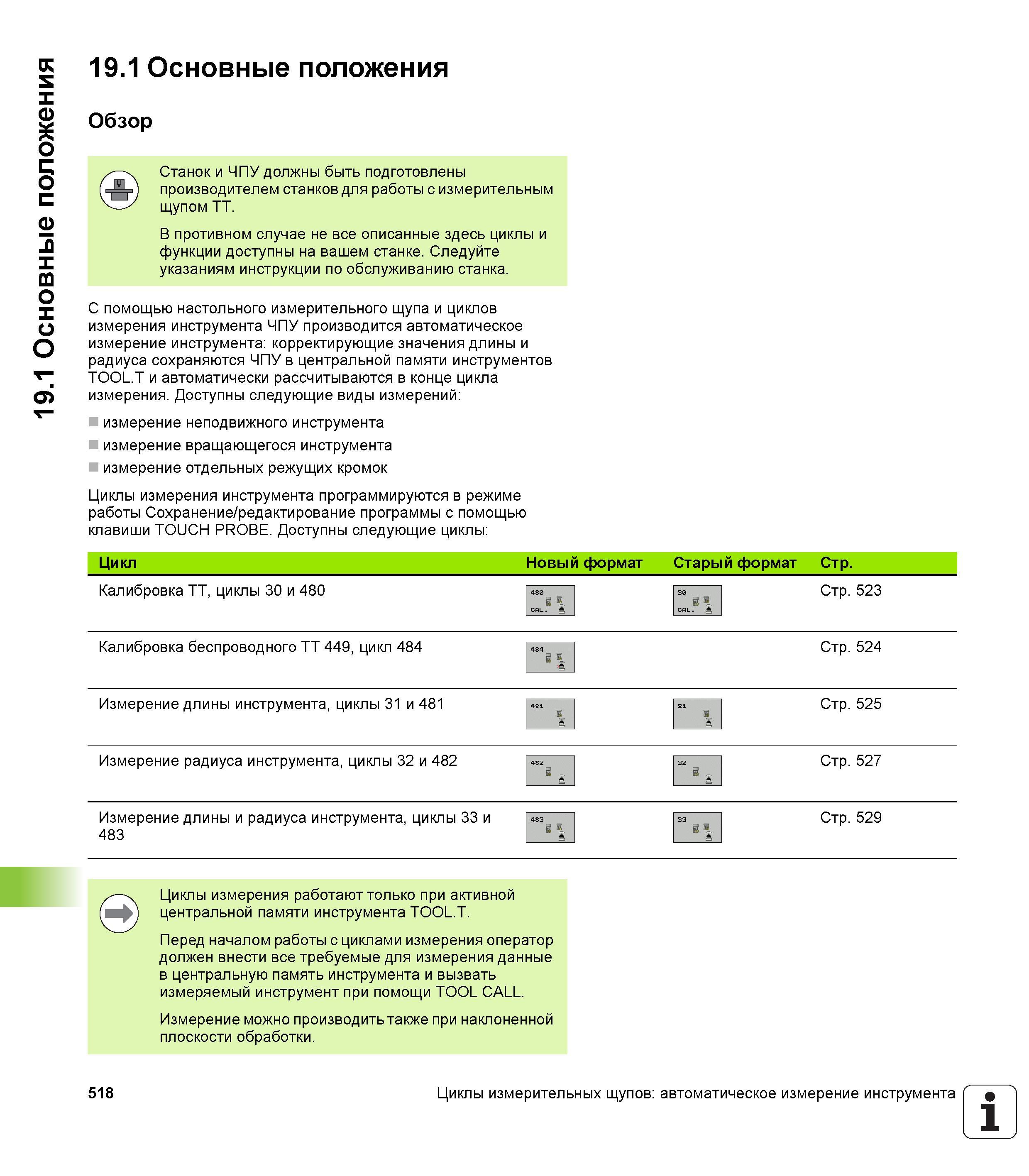

19.1 Основные положения 19.1 Основные положения Обзор Станок и ЧПУ должны быть подготовлены производителем станков для работы с измерительным щупом TT. В противном случае не все описанные здесь циклы и функции доступны на вашем станке. Следуйте указаниям инструкции по обслуживанию станка. С помощью настольного измерительного щупа и циклов измерения инструмента ЧПУ производится автоматическое измерение инструмента корректирующие значения длины и радиуса сохраняются ЧПУ в центральной памяти инструментов TOOL.T и автоматически рассчитываются в конце цикла измерения. Доступны следующие виды измерений измерение неподвижного инструмента измерение вращающегося инструмента измерение отдельных режущих кромок Циклы измерения инструмента программируются в режиме работы Сохранение/редактирование программы с помощью клавиши TOUCH PROBE. Доступны следующие циклы Цикл Новый формат Старый формат Стр. Калибровка TT, циклы 30 и 480 Калибровка беспроводного TT 449, цикл 484 Стр. 523 Стр. 524 Измерение длины инструмента, циклы 31 и 481 Измерение радиуса инструмента, циклы 32 и 482 Измерение длины и радиуса инструмента, циклы 33 и 483 Стр. 525 Стр. 527 Стр. 529 Циклы измерения работают только при активной центральной памяти инструмента TOOL.T. Перед началом работы с циклами измерения оператор должен внести все требуемые для измерения данные в центральную память инструмента и вызвать измеряемый инструмент при помощи TOOL CALL. Измерение можно производить также при наклоненной плоскости обработки. 518 Циклы измерительных щупов автоматическое измерение инструмента 1
