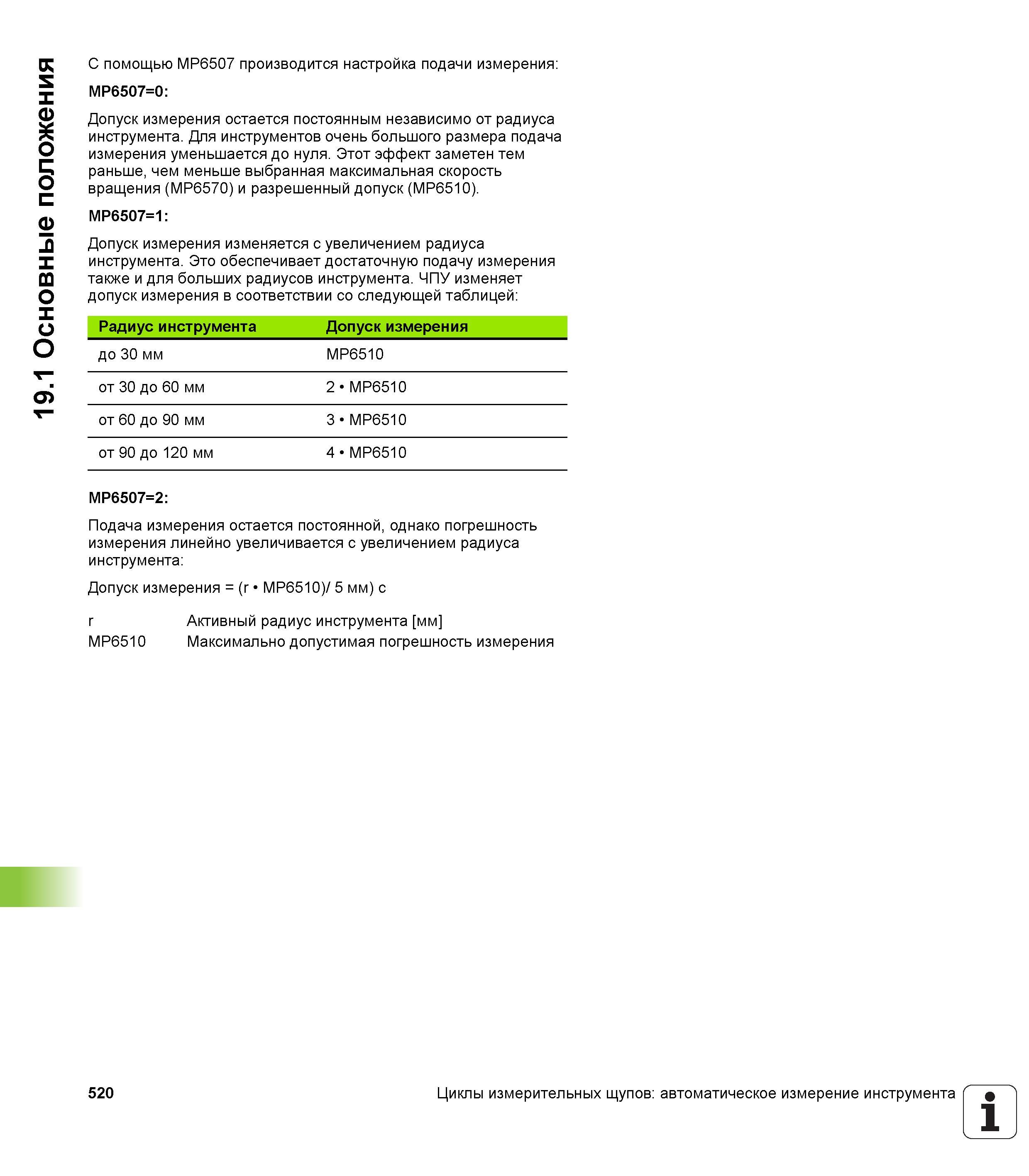

19.1 Основные положения С помощью MP6507 производится настройка подачи измерения MP6507=0 Допуск измерения остается постоянным независимо от радиуса инструмента. Для инструментов очень большого размера подача измерения уменьшается до нуля. Этот эффект заметен тем раньше, чем меньше выбранная максимальная скорость вращения (MP6570) и разрешенный допуск (MP6510). MP6507=1 Допуск измерения изменяется с увеличением радиуса инструмента. Это обеспечивает достаточную подачу измерения также и для больших радиусов инструмента. ЧПУ изменяет допуск измерения в соответствии со следующей таблицей Радиус инструмента Допуск измерения до 30 мм MP6510 от 30 до 60 мм 2 MP6510 от 60 до 90 мм 3 MP6510 от 90 до 120 мм 4 MP6510 MP6507=2 Подача измерения остается постоянной, однако погрешность измерения линейно увеличивается с увеличением радиуса инструмента Допуск измерения = (г MP6510)/ 5 мм) с г Активный радиус инструмента мм MP6510 Максимально допустимая погрешность измерения 520 Циклы измерительных щупов автоматическое измерение инструмента 1
