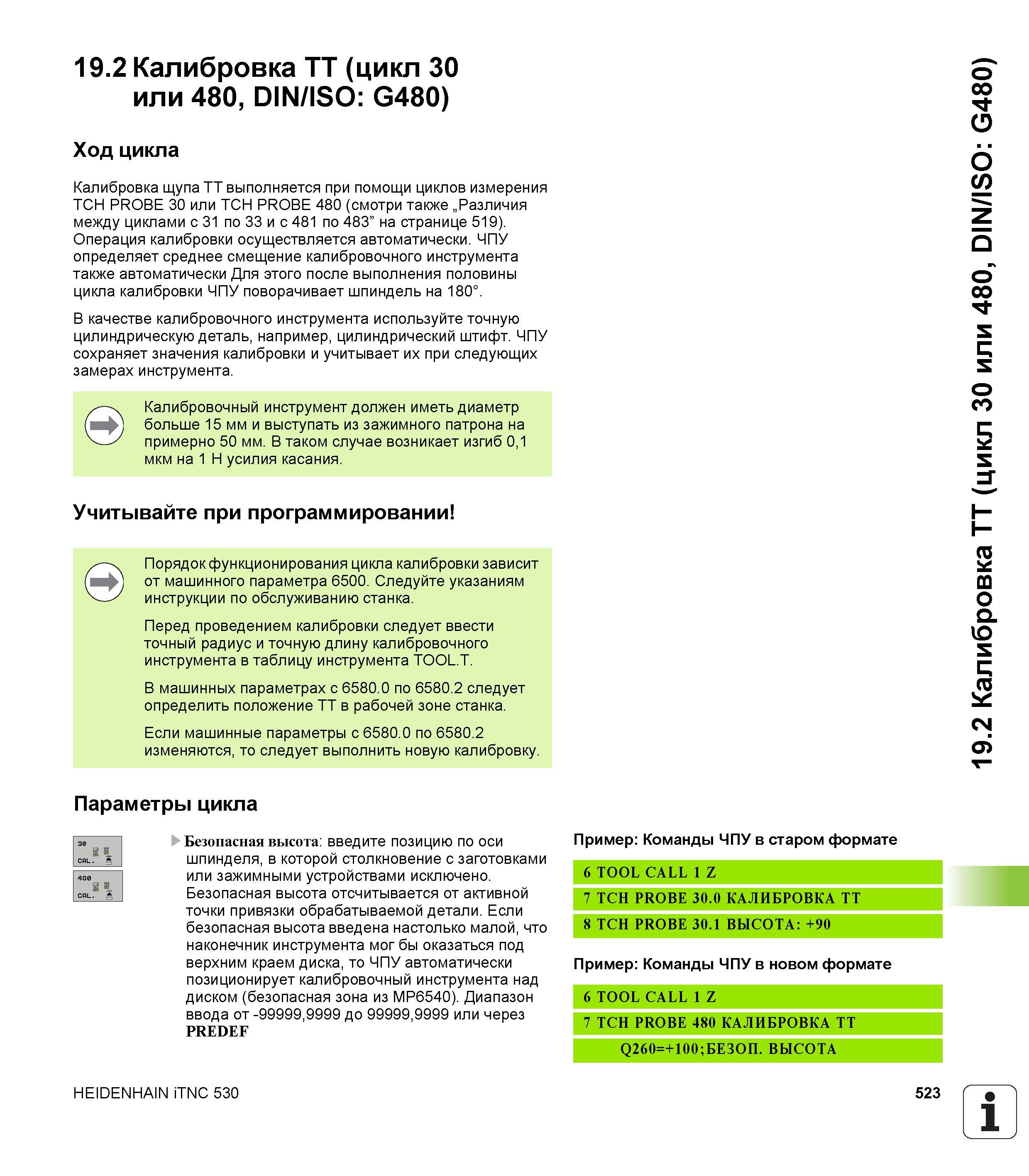

19.2 Калибровка TT (цикл 30 или 480, DIN/ISO G480) Ход цикла Калибровка щупа ТТ выполняется при помощи циклов измерения TCH PROBE 30 или TCH PROBE 480 (смотри также „Различия между циклами с 31 по 33 и с 481 по 483” на странице 519). Операция калибровки осуществляется автоматически. ЧПУ определяет среднее смещение калибровочного инструмента также автоматически Для этого после выполнения половины цикла калибровки ЧПУ поворачивает шпиндель на 180°. В качестве калибровочного инструмента используйте точную цилиндрическую деталь, например, цилиндрический штифт. ЧПУ сохраняет значения калибровки и учитывает их при следующих замерах инструмента. Калибровочный инструмент должен иметь диаметр больше 15 мм и выступать из зажимного патрона на примерно 50 мм. В таком случае возникает изгиб 0,1 мкм на 1 Н усилия касания. Учитывайте при программировании Порядок функционирования цикла калибровки зависит от машинного параметра 6500. Следуйте указаниям инструкции по обслуживанию станка. Перед проведением калибровки следует ввести точный радиус и точную длину калибровочного инструмента в таблицу инструмента TOOL.T. В машинных параметрах с 6580.0 по 6580.2 следует определить положение TT в рабочей зоне станка. Если машинные параметры с 6580.0 по 6580.2 изменяются, то следует выполнить новую калибровку. Параметры цикла Безопасная высота введите позицию по оси шпинделя, в которой столкновение с заготовками или зажимными устройствами исключено. Безопасная высота отсчитывается от активной точки привязки обрабатываемой детали. Если безопасная высота введена настолько малой, что наконечник инструмента мог бы оказаться под верхним краем диска, то ЧПУ автоматически позиционирует калибровочный инструмента над диском (безопасная зона из MP6540). Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Пример Команды ЧПУ в старом формате 6 TOOL CALL 1 Z 7 TCH PROBE 30.0 КАЛИБРОВКА TT 8 TCH PROBE 30.1 ВЫСОТА +90 Пример Команды ЧПУ в новом формате 6 TOOL CALL 1 Z 7 TCH PROBE 480 КАЛИБРОВКА TT Q260=+100;БЕЗОП. ВЫСОТА HEIDENHAIN iTNC 530 523 1 19.2 Калибровка TT (цикл 30 или 480, DIN/ISO G480)
