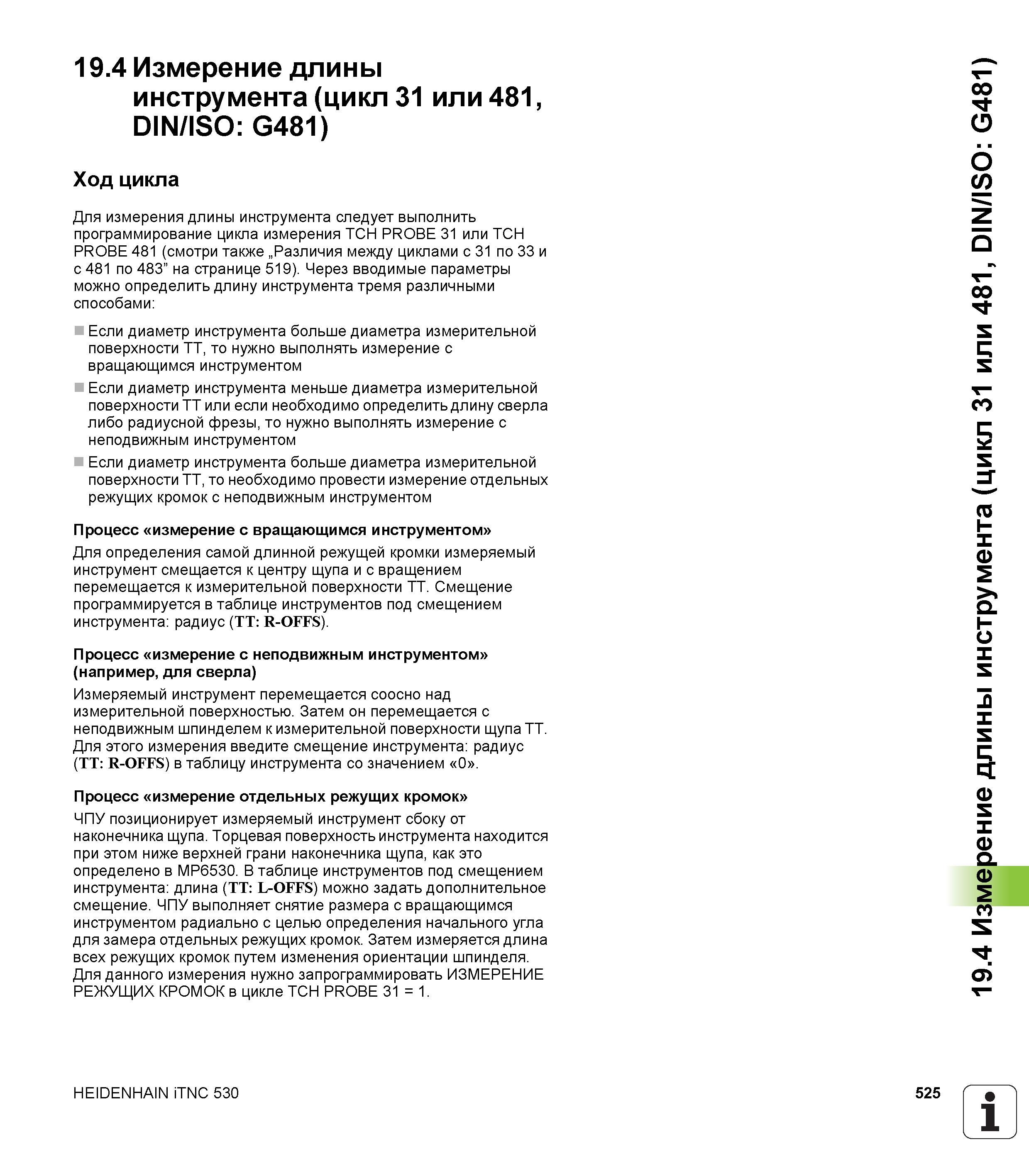

19.4 Измерение длины инструмента (цикл 31 или 481, DIN/ISO G481) Ход цикла Для измерения длины инструмента следует выполнить программирование цикла измерения TCH PROBE 31 или TCH PROBE 481 (смотри также „Различия между циклами с 31 по 33 и с 481 по 483” на странице 519). Через вводимые параметры можно определить длину инструмента тремя различными способами Если диаметр инструмента больше диаметра измерительной поверхности TT, то нужно выполнять измерение с вращающимся инструментом Если диаметр инструмента меньше диаметра измерительной поверхности TT или если необходимо определить длину сверла либо радиусной фрезы, то нужно выполнять измерение с неподвижным инструментом Если диаметр инструмента больше диаметра измерительной поверхности TT, то необходимо провести измерение отдельных режущих кромок с неподвижным инструментом Процесс измерение с вращающимся инструментом Для определения самой длинной режущей кромки измеряемый инструмент смещается к центру щупа и с вращением перемещается к измерительной поверхности TT. Смещение программируется в таблице инструментов под смещением инструмента радиус (TT R-OFFS). Процесс измерение с неподвижным инструментом (например, для сверла) Измеряемый инструмент перемещается соосно над измерительной поверхностью. Затем он перемещается с неподвижным шпинделем к измерительной поверхности щупа TT. Для этого измерения введите смещение инструмента радиус (TT R-OFFS) в таблицу инструмента со значением 0 Процесс измерение отдельных режущих кромок ЧПУ позиционирует измеряемый инструмент сбоку от наконечника щупа. Торцевая поверхность инструмента находится при этом ниже верхней грани наконечника щупа, как это определено в MP6530. В таблице инструментов под смещением инструмента длина (TT L-OFFS) можно задать дополнительное смещение. ЧПУ выполняет снятие размера с вращающимся инструментом радиально с целью определения начального угла для замера отдельных режущих кромок. Затем измеряется длина всех режущих кромок путем изменения ориентации шпинделя. Для данного измерения нужно запрограммировать ИЗМЕРЕНИЕ РЕЖУЩИХ КРОМОК в цикле TCH PROBE 31 = 1. HEIDENHAIN iTNC 530 525 1 _' 19.4 Измерение длины инструмента (цикл 31 или 481, DIN/ISO G481)
