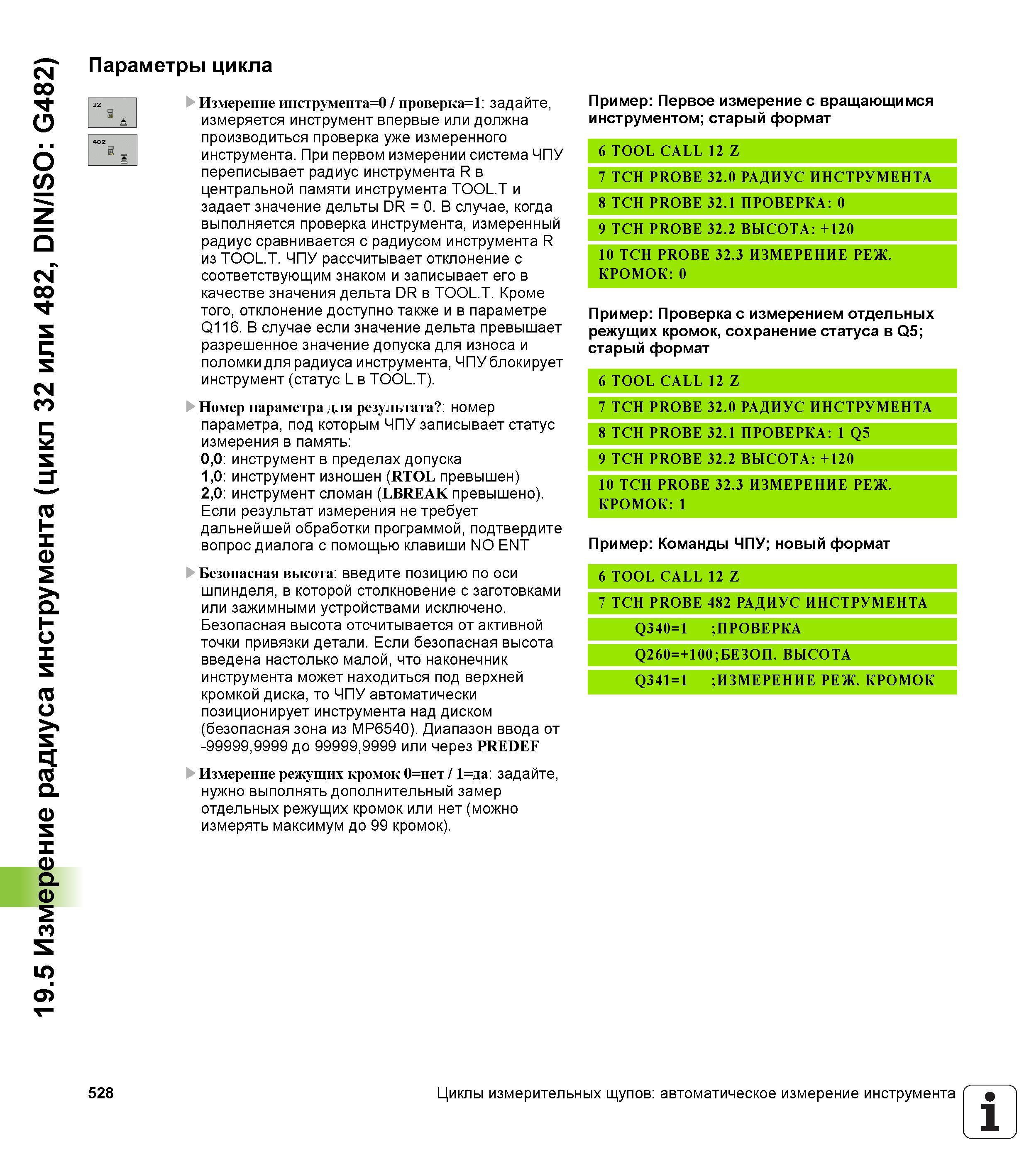

19.5 Измерение радиуса инструмента (цикл 32 или 482, DIN/ISO G482) Параметры цикла Измерение инструмента=0 / проверка=1 задайте, измеряется инструмент впервые или должна производиться проверка уже измеренного инструмента. При первом измерении система ЧПУ переписывает радиус инструмента R в центральной памяти инструмента TOOL.T и задает значение дельты DR = 0. В случае, когда выполняется проверка инструмента, измеренный радиус сравнивается с радиусом инструмента R из TOOL.T. ЧПУ рассчитывает отклонение с соответствующим знаком и записывает его в качестве значения дельта DR в TOOL.T. Кроме того, отклонение доступно также и в параметре Q116. В случае если значение дельта превышает разрешенное значение допуска для износа и поломки для радиуса инструмента, ЧПУ блокирует инструмент (статус L в TOOL.T). Номер параметра для результата номер параметра, под которым ЧПУ записывает статус измерения в память 0,0 инструмент в пределах допуска 1,0 инструмент изношен (RTOL превышен) 2,0 инструмент сломан (LBREAK превышено). Если результат измерения не требует дальнейшей обработки программой, подтвердите вопрос диалога с помощью клавиши NO ENT Безопасная высота введите позицию по оси шпинделя, в которой столкновение с заготовками или зажимными устройствами исключено. Безопасная высота отсчитывается от активной точки привязки детали. Если безопасная высота введена настолько малой, что наконечник инструмента может находиться под верхней кромкой диска, то ЧПУ автоматически позиционирует инструмента над диском (безопасная зона из MP6540). Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Измерение режущих кромок 0=нет / 1=да задайте, нужно выполнять дополнительный замер отдельных режущих кромок или нет (можно измерять максимум до 99 кромок). Пример Первое измерение с вращающимся инструментом; старый формат 6 TOOL CALL 12 Z 7 TCH PROBE 32.0 РАДИУС ИНСТРУМЕНТА 8 TCH PROBE 32.1 ПРОВЕРКА 0 9 TCH PROBE 32.2 ВЫСОТА +120 10 TCH PROBE 32.3 ИЗМЕРЕНИЕ РЕЖ. КРОМОК 0 Пример Проверка с измерением отдельных режущих кромок, сохранение статуса в Q5; старый формат 6 TOOL CALL 12 Z 7 TCH PROBE 32.0 РАДИУС ИНСТРУМЕНТА 8 TCH PROBE 32.1 ПРОВЕРКА 1 Q5 9 TCH PROBE 32.2 ВЫСОТА +120 10 TCH PROBE 32.3 ИЗМЕРЕНИЕ РЕЖ. КРОМОК 1 Пример Команды ЧПУ; новый формат 528 Циклы измерительных щупов автоматическое измерение инструмента
