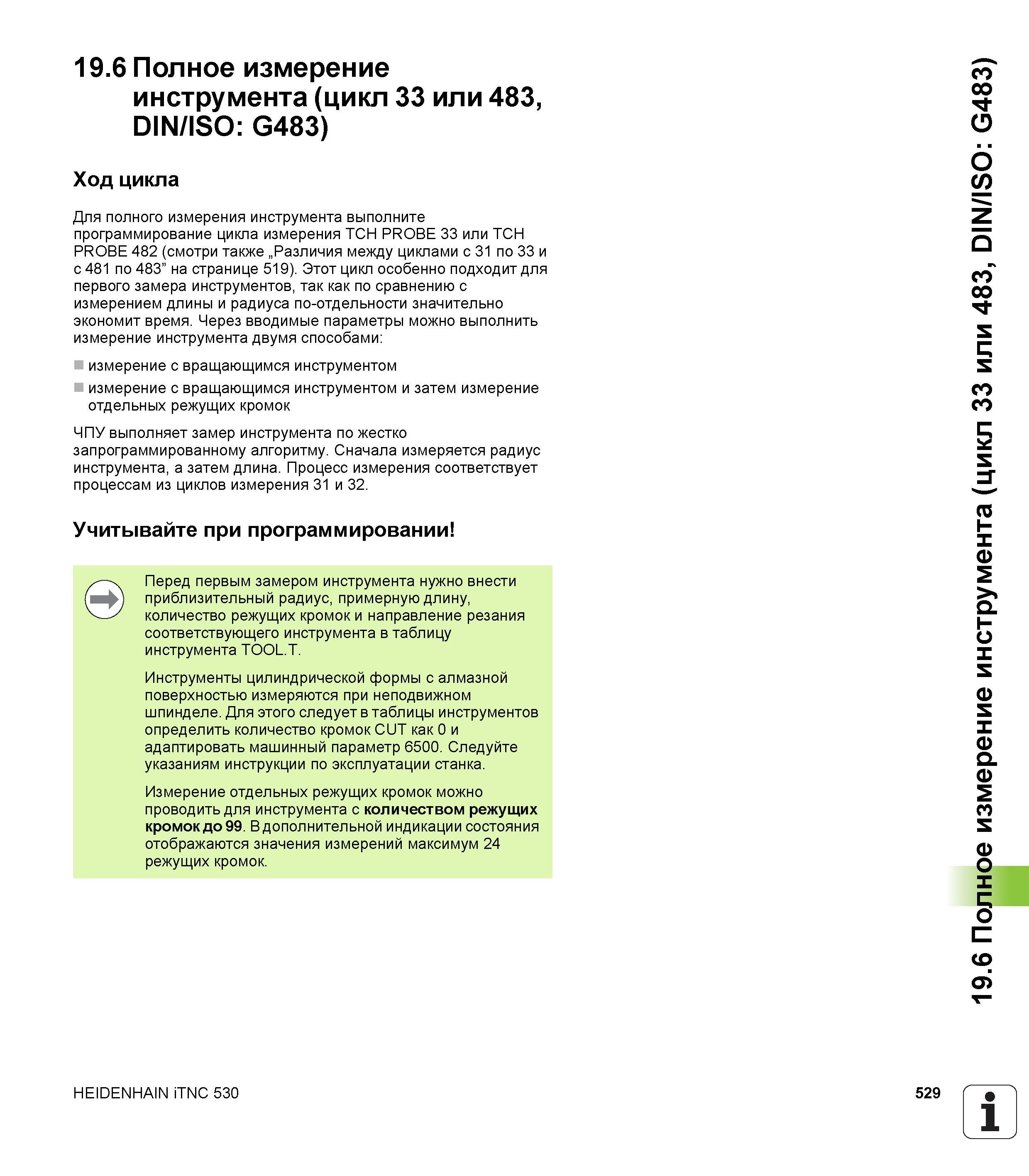

19.6 Полное измерение инструмента (цикл 33 или 483, DIN/ISO G483) Ход цикла Для полного измерения инструмента выполните программирование цикла измерения TCH PROBE 33 или TCH PROBE 482 (смотри также „Различия между циклами с 31 по 33 и с 481 по 483” на странице 519). Этот цикл особенно подходит для первого замера инструментов, так как по сравнению с измерением длины и радиуса по-отдельности значительно экономит время. Через вводимые параметры можно выполнить измерение инструмента двумя способами измерение с вращающимся инструментом измерение с вращающимся инструментом и затем измерение отдельных режущих кромок ЧПУ выполняет замер инструмента по жестко запрограммированному алгоритму. Сначала измеряется радиус инструмента, а затем длина. Процесс измерения соответствует процессам из циклов измерения 31 и 32. Учитывайте при программировании Перед первым замером инструмента нужно внести приблизительный радиус, примерную длину, количество режущих кромок и направление резания соответствующего инструмента в таблицу инструмента TOOL.T. Инструменты цилиндрической формы с алмазной поверхностью измеряются при неподвижном шпинделе. Для этого следует в таблицы инструментов определить количество кромок CUT как 0 и адаптировать машинный параметр 6500. Следуйте указаниям инструкции по эксплуатации станка. Измерение отдельных режущих кромок можно проводить для инструмента с количеством режущих кромок до 99. В дополнительной индикации состояния отображаются значения измерений максимум 24 режущих кромок. HEIDENHAIN iTNC 530 529 1 _' 19.6 Полное измерение инструмента (цикл 33 или 483, DIN/ISO G483)
