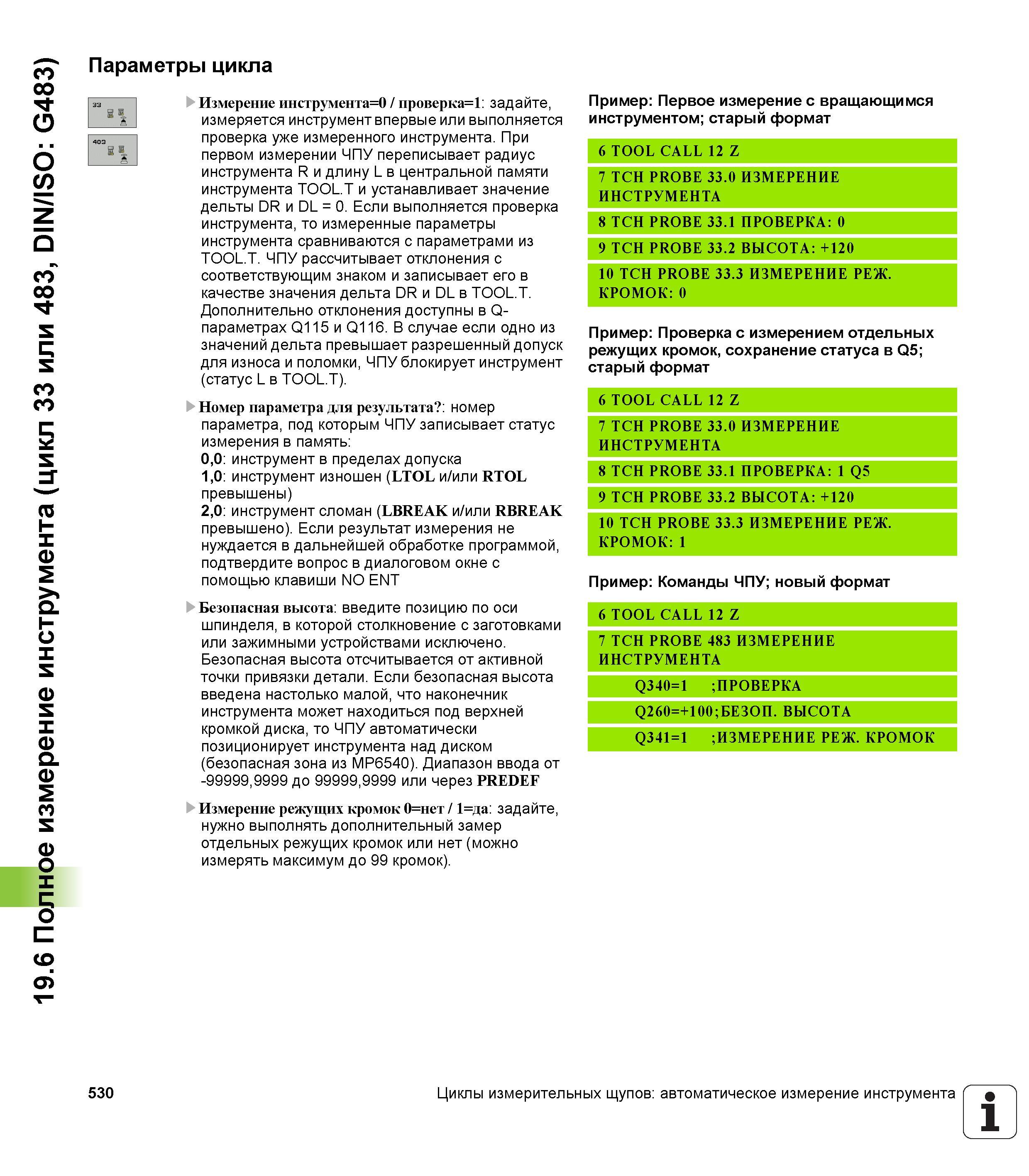

19.6 Полное измерение инструмента (цикл 33 или 483, DIN/ISO G483) Параметры цикла за _ Измерение инструмента=0 / проверка=1 задайте, измеряется инструмент впервые или выполняется проверка уже измеренного инструмента. При й sj первом измерении ЧПУ переписывает радиус инструмента R и длину L в центральной памяти инструмента TOOL.T и устанавливает значение дельты DR и DL = 0. Если выполняется проверка инструмента, то измеренные параметры инструмента сравниваются с параметрами из TOOL.T. ЧПУ рассчитывает отклонения с соответствующим знаком и записывает его в качестве значения дельта DR и DL в TOOL.T. Дополнительно отклонения доступны в Q-параметрах Q115 и Q116. В случае если одно из значений дельта превышает разрешенный допуск для износа и поломки, ЧПУ блокирует инструмент (статус L в TOOL.T). Номер параметра для результата номер параметра, под которым ЧПУ записывает статус измерения в память 0,0 инструмент в пределах допуска 1,0 инструмент изношен (LTOL и/или RTOL превышены) 2,0 инструмент сломан (LBREAK и/или RBREAK превышено). Если результат измерения не нуждается в дальнейшей обработке программой, подтвердите вопрос в диалоговом окне с помощью клавиши NO ENT Безопасная высота введите позицию по оси шпинделя, в которой столкновение с заготовками или зажимными устройствами исключено. Безопасная высота отсчитывается от активной точки привязки детали. Если безопасная высота введена настолько малой, что наконечник инструмента может находиться под верхней кромкой диска, то ЧПУ автоматически позиционирует инструмента над диском (безопасная зона из MP6540). Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Измерение режущих кромок 0=нет / 1=да задайте, нужно выполнять дополнительный замер отдельных режущих кромок или нет (можно измерять максимум до 99 кромок). Пример Первое измерение с вращающимся инструментом; старый формат 6 TOOL CALL 12 Z 7 TCH PROBE 33.0 ИЗМЕРЕНИЕ ИНСТРУМЕНТА 8 TCH PROBE 33.1 ПРОВЕРКА 0 9 TCH PROBE 33.2 ВЫСОТА +120 10 TCH PROBE 33.3 ИЗМЕРЕНИЕ РЕЖ. КРОМОК 0 Пример Проверка с измерением отдельных режущих кромок, сохранение статуса в Q5; старый формат 6 TOOL CALL 12 Z 7 TCH PROBE 33.0 ИЗМЕРЕНИЕ ИНСТРУМЕНТА 8 TCH PROBE 33.1 ПРОВЕРКА 1 Q5 9 TCH PROBE 33.2 ВЫСОТА +120 10 TCH PROBE 33.3 ИЗМЕРЕНИЕ РЕЖ. КРОМОК 1 Пример Команды ЧПУ; новый формат 6 TOOL CALL 12 Z 7 TCH PROBE 483 ИЗМЕРЕНИЕ ИНСТРУМЕНТА Q340=1 ;ПРОВЕРКА Q260=+100;БЕЗОП. ВЫСОТА Q341=1 ;ИЗМЕРЕНИЕ РЕЖ. КРОМОК 530 Циклы измерительных щупов автоматическое измерение инструмента 1
