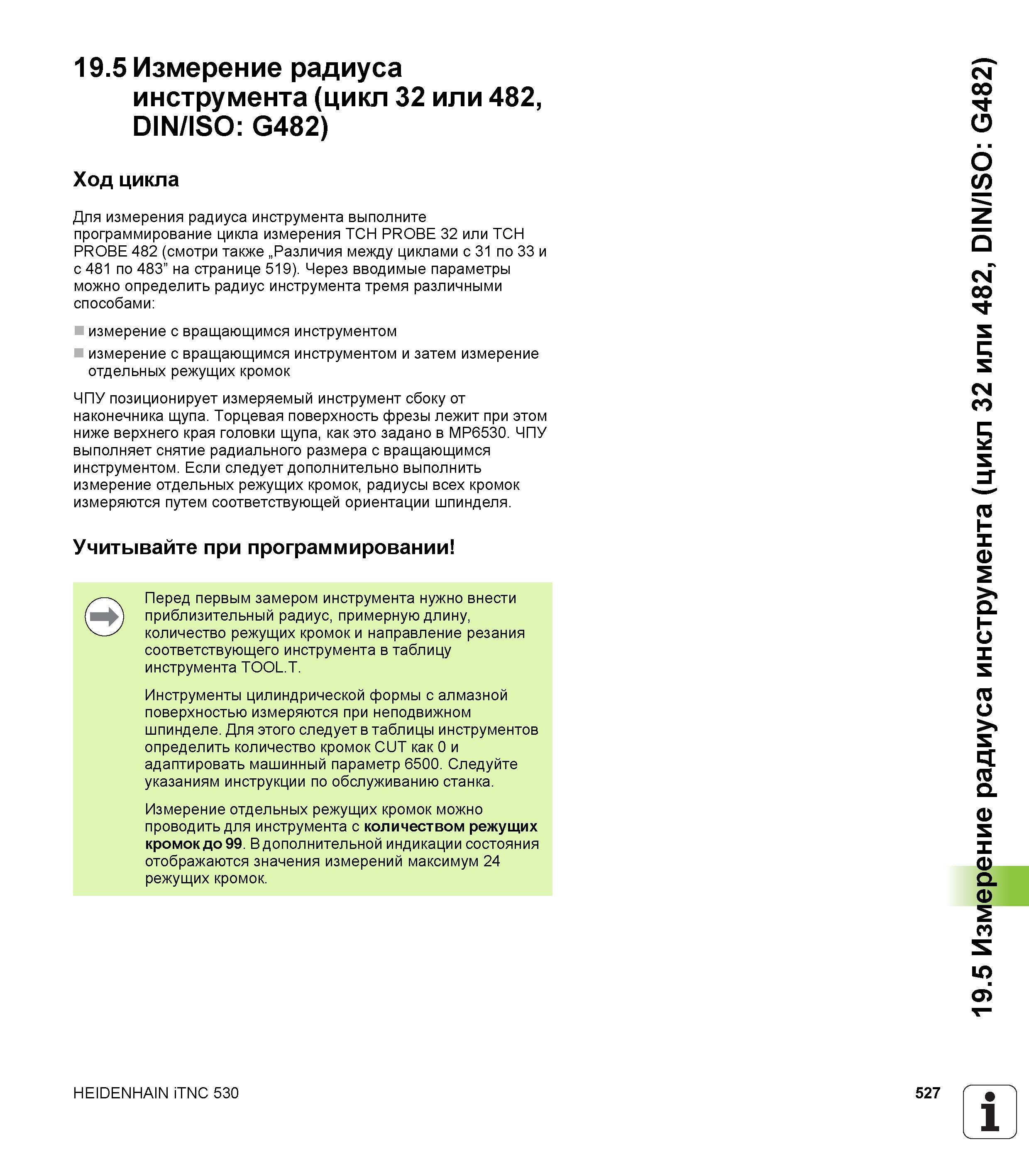

19.5 Измерение радиуса инструмента (цикл 32 или 482, DIN/ISO G482) Ход цикла Для измерения радиуса инструмента выполните программирование цикла измерения TCH PROBE 32 или TCH PROBE 482 (смотри также „Различия между циклами с 31 по 33 и с 481 по 483” на странице 519). Через вводимые параметры можно определить радиус инструмента тремя различными способами измерение с вращающимся инструментом измерение с вращающимся инструментом и затем измерение отдельных режущих кромок ЧПУ позиционирует измеряемый инструмент сбоку от наконечника щупа. Торцевая поверхность фрезы лежит при этом ниже верхнего края головки щупа, как это задано в MP6530. ЧПУ выполняет снятие радиального размера с вращающимся инструментом. Если следует дополнительно выполнить измерение отдельных режущих кромок, радиусы всех кромок измеряются путем соответствующей ориентации шпинделя. Учитывайте при программировании Перед первым замером инструмента нужно внести приблизительный радиус, примерную длину, количество режущих кромок и направление резания соответствующего инструмента в таблицу инструмента TOOL.T. Инструменты цилиндрической формы с алмазной поверхностью измеряются при неподвижном шпинделе. Для этого следует в таблицы инструментов определить количество кромок CUT как 0 и адаптировать машинный параметр 6500. Следуйте указаниям инструкции по обслуживанию станка. Измерение отдельных режущих кромок можно проводить для инструмента с количеством режущих кромок до 99. В дополнительной индикации состояния отображаются значения измерений максимум 24 режущих кромок. HEIDENHAIN iTNC 530 527 1 _' 19.5 Измерение радиуса инструмента (цикл 32 или 482, DIN/ISO G482)
