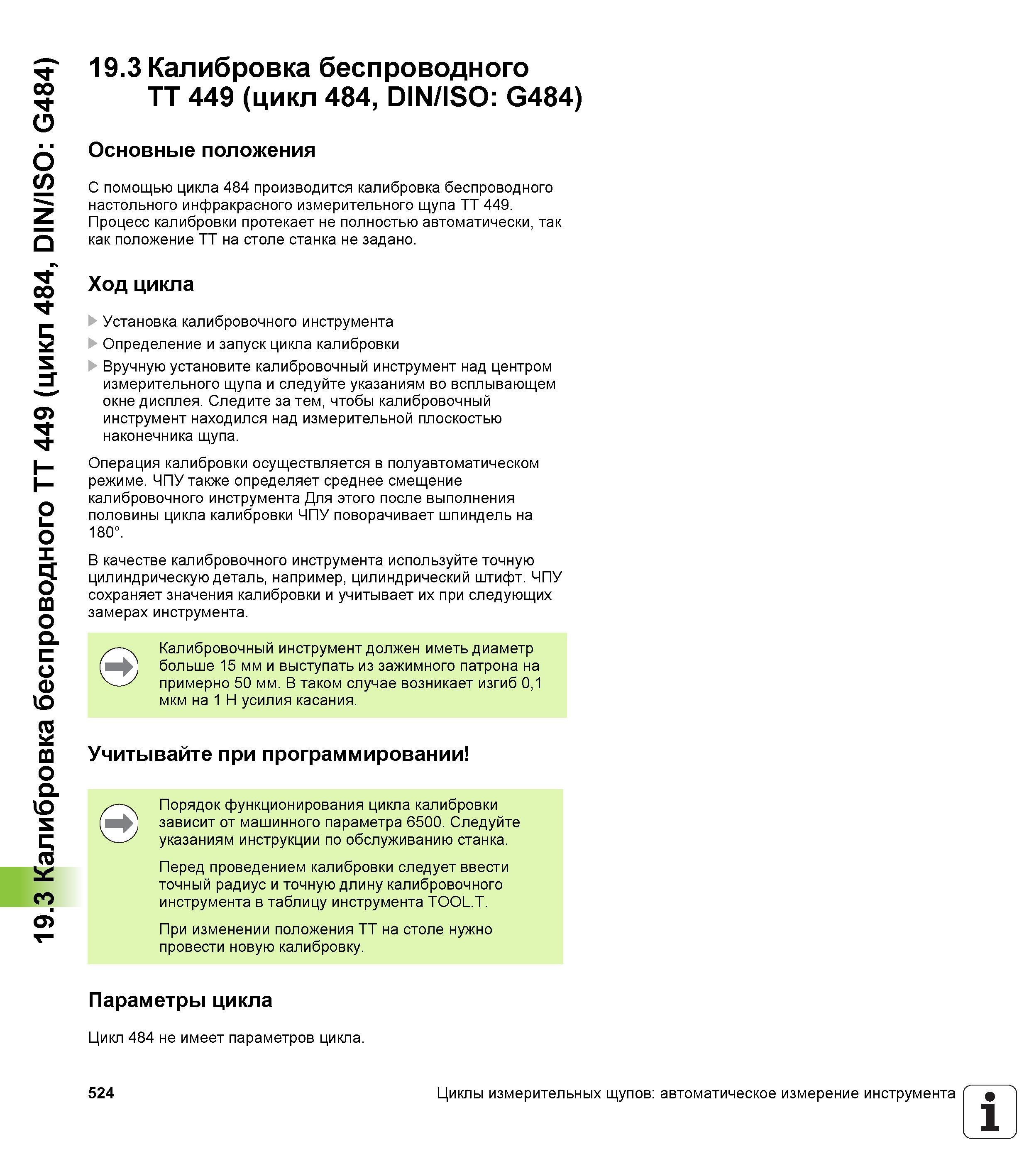

19.3 Калибровка беспроводного TT 449 (цикл 484, DIN/ISO G484) 19.3 Калибровка беспроводного TT 449 (цикл 484, DIN/ISO G484) Основные положения С помощью цикла 484 производится калибровка беспроводного настольного инфракрасного измерительного щупа TT 449. Процесс калибровки протекает не полностью автоматически, так как положение ТТ на столе станка не задано. Ход цикла Установка калибровочного инструмента Определение и запуск цикла калибровки Вручную установите калибровочный инструмент над центром измерительного щупа и следуйте указаниям во всплывающем окне дисплея. Следите за тем, чтобы калибровочный инструмент находился над измерительной плоскостью наконечника щупа. Операция калибровки осуществляется в полуавтоматическом режиме. ЧПУ также определяет среднее смещение калибровочного инструмента Для этого после выполнения половины цикла калибровки чПу поворачивает шпиндель на 180°. В качестве калибровочного инструмента используйте точную цилиндрическую деталь, например, цилиндрический штифт. ЧПУ сохраняет значения калибровки и учитывает их при следующих замерах инструмента. Калибровочный инструмент должен иметь диаметр больше 15 мм и выступать из зажимного патрона на примерно 50 мм. В таком случае возникает изгиб 0,1 мкм на 1 Н усилия касания. Учитывайте при программировании Порядок функционирования цикла калибровки зависит от машинного параметра 6500. Следуйте указаниям инструкции по обслуживанию станка. Перед проведением калибровки следует ввести точный радиус и точную длину калибровочного инструмента в таблицу инструмента TOOL.T. При изменении положения ТТ на столе нужно провести новую калибровку. Параметры цикла Цикл 484 не имеет параметров цикла. 524 Циклы измерительных щупов автоматическое измерение инструмента 1
