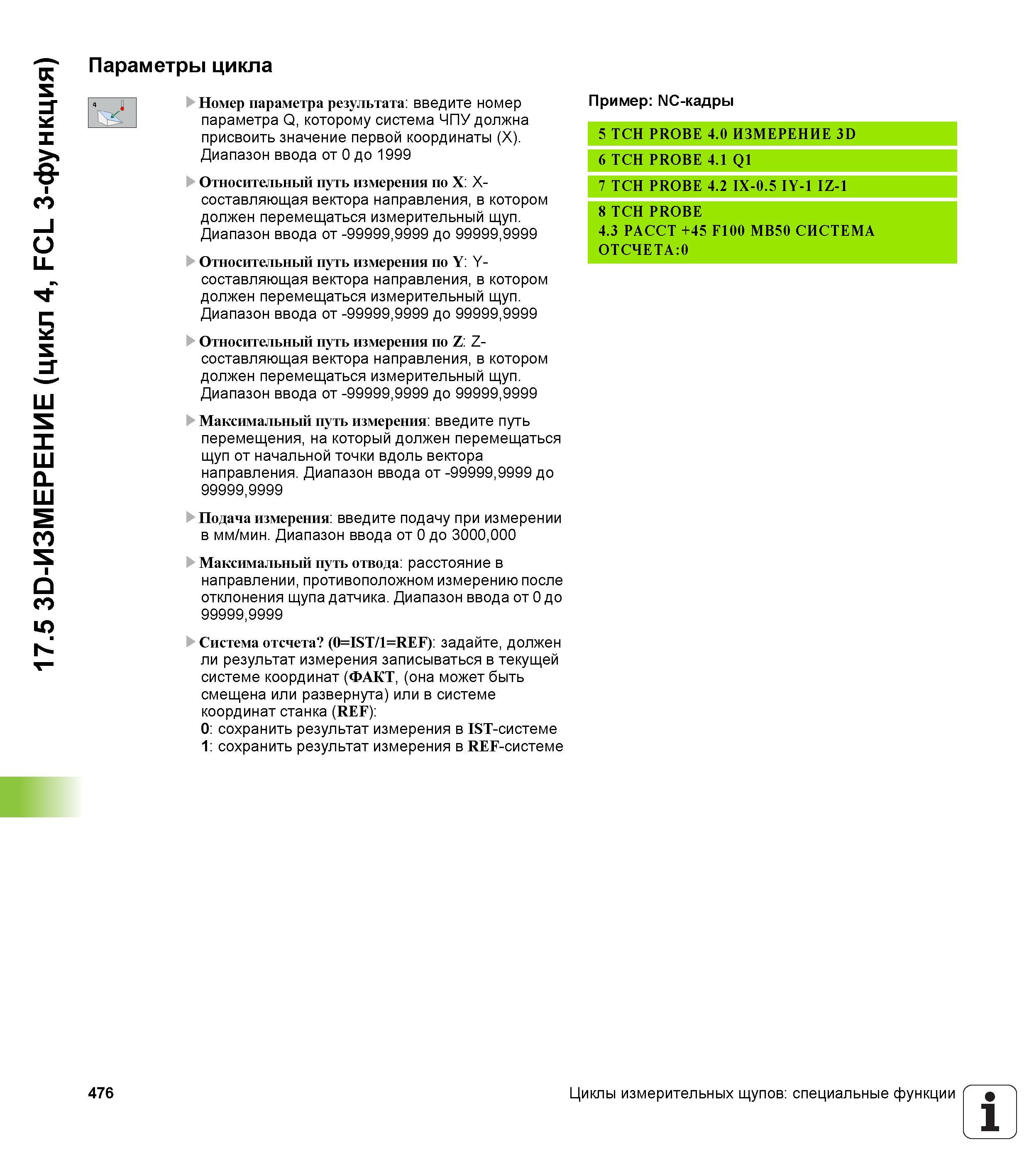

17.5 3D-ИЗМЕРЕНИЕ (цикл 4, FCL 3-функция) Параметры цикла И Номер параметра результата введите номер параметра Q, которому система ЧПУ должна присвоить значение первой координаты (X). Диапазон ввода от 0 до 1999 Относительный путь измерения по X X-составляющая вектора направления, в котором должен перемещаться измерительный щуп. Диапазон ввода от -99999,9999 до 99999,9999 Относительный путь измерения по Y Y-составляющая вектора направления, в котором должен перемещаться измерительный щуп. Диапазон ввода от -99999,9999 до 99999,9999 Относительный путь измерения по Z Z-составляющая вектора направления, в котором должен перемещаться измерительный щуп. Диапазон ввода от -99999,9999 до 99999,9999 Максимальный путь измерения введите путь перемещения, на который должен перемещаться щуп от начальной точки вдоль вектора направления. Диапазон ввода от -99999,9999 до 99999.9999 Подача измерения введите подачу при измерении в мм/мин. Диапазон ввода от 0 до 3000,000 Максимальный путь отвода расстояние в направлении, противоположном измерению после отклонения щупа датчика. Диапазон ввода от 0 до 99999.9999 Система отсчета (0=IST/1=REF) задайте, должен ли результат измерения записываться в текущей системе координат (ФАКТ, (она может быть смещена или развернута) или в системе координат станка (REF) 0 сохранить результат измерения в IST-системе 1 сохранить результат измерения в REF-системе Пример NC-кадры 5 TCH PROBE 4.0 ИЗМЕРЕНИЕ 3D 6 TCH PROBE 4.1 Q1 7 TCH PROBE 4.2 IX-0.5 IY-1 IZ-1 8 TCH PROBE 4.3 РАССТ +45 F100 MB50 СИСТЕМА ОТСЧЕТА:0 476 Циклы измерительных щупов специальные функции
