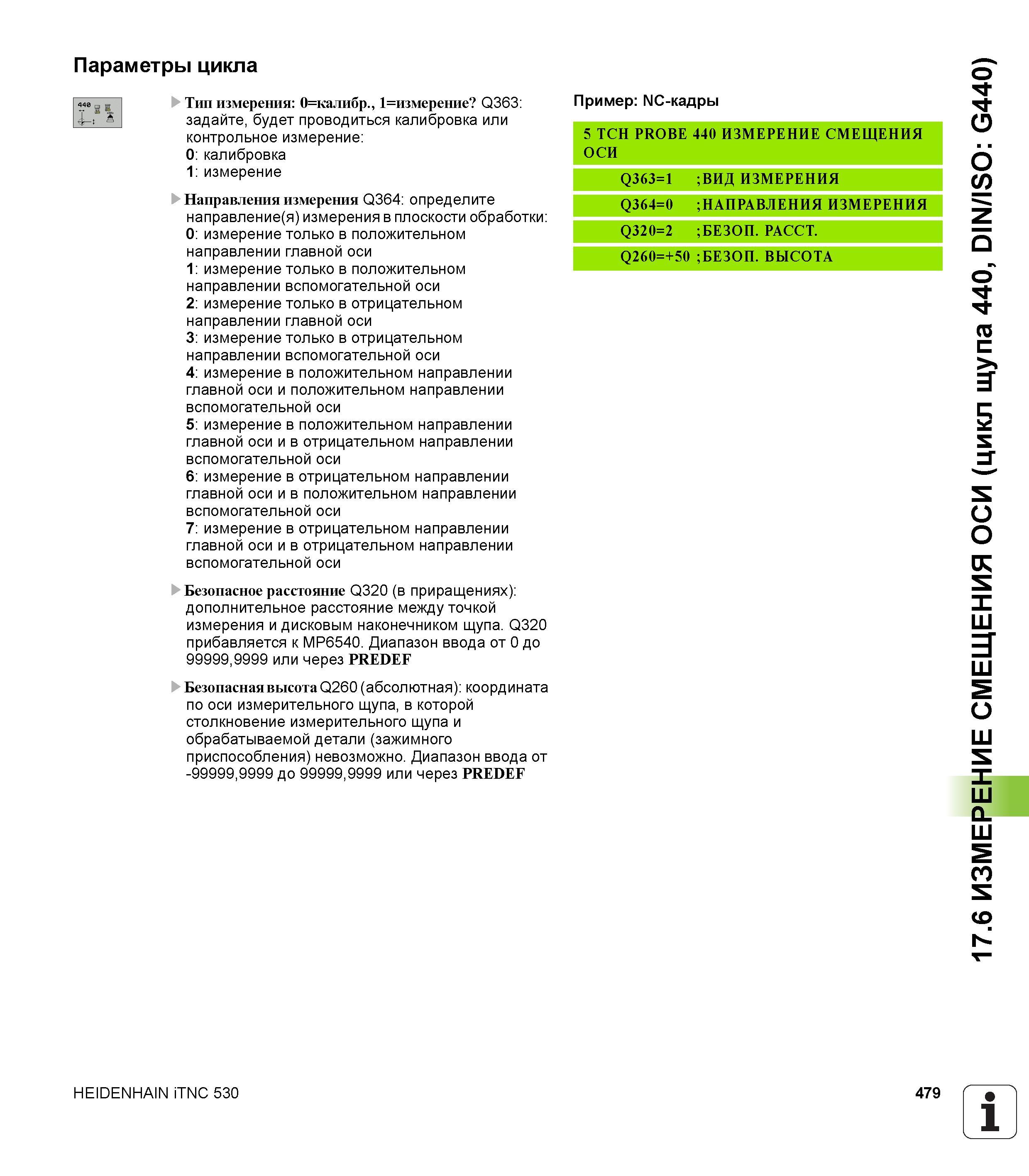

Параметры цикла Тип измерения 0=калибр., 1=измерение Q363 задайте, будет проводиться калибровка или контрольное измерение 0 калибровка 1 измерение Направления измерения Q364 определите направление(я) измерения в плоскости обработки 0 измерение только в положительном направлении главной оси 1 измерение только в положительном направлении вспомогательной оси 2 измерение только в отрицательном направлении главной оси 3 измерение только в отрицательном направлении вспомогательной оси 4 измерение в положительном направлении главной оси и положительном направлении вспомогательной оси 5 измерение в положительном направлении главной оси и в отрицательном направлении вспомогательной оси 6 измерение в отрицательном направлении главной оси и в положительном направлении вспомогательной оси 7 измерение в отрицательном направлении главной оси и в отрицательном направлении вспомогательной оси Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и дисковым наконечником щупа. Q320 прибавляется к MP6540. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, в которой столкновение измерительного щупа и обрабатываемой детали (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Пример NC-кадры 5 TCH PROBE 440 ИЗМЕРЕНИЕ СМЕЩЕНИЯ ОСИ Q363=1 ВИД ИЗМЕРЕНИЯ Q364=0 НАПРАВЛЕНИЯ ИЗМЕРЕНИЯ Q320=2 БЕЗОП. РАССТ. Q260=+50 БЕЗОП. ВЫСОТА HEIDENHAIN iTNC 530 479 1 17.6 ИЗМЕРЕНИЕ СМЕЩЕНИЯ ОСИ (цикл щупа 440, DIN/ISO G440)
