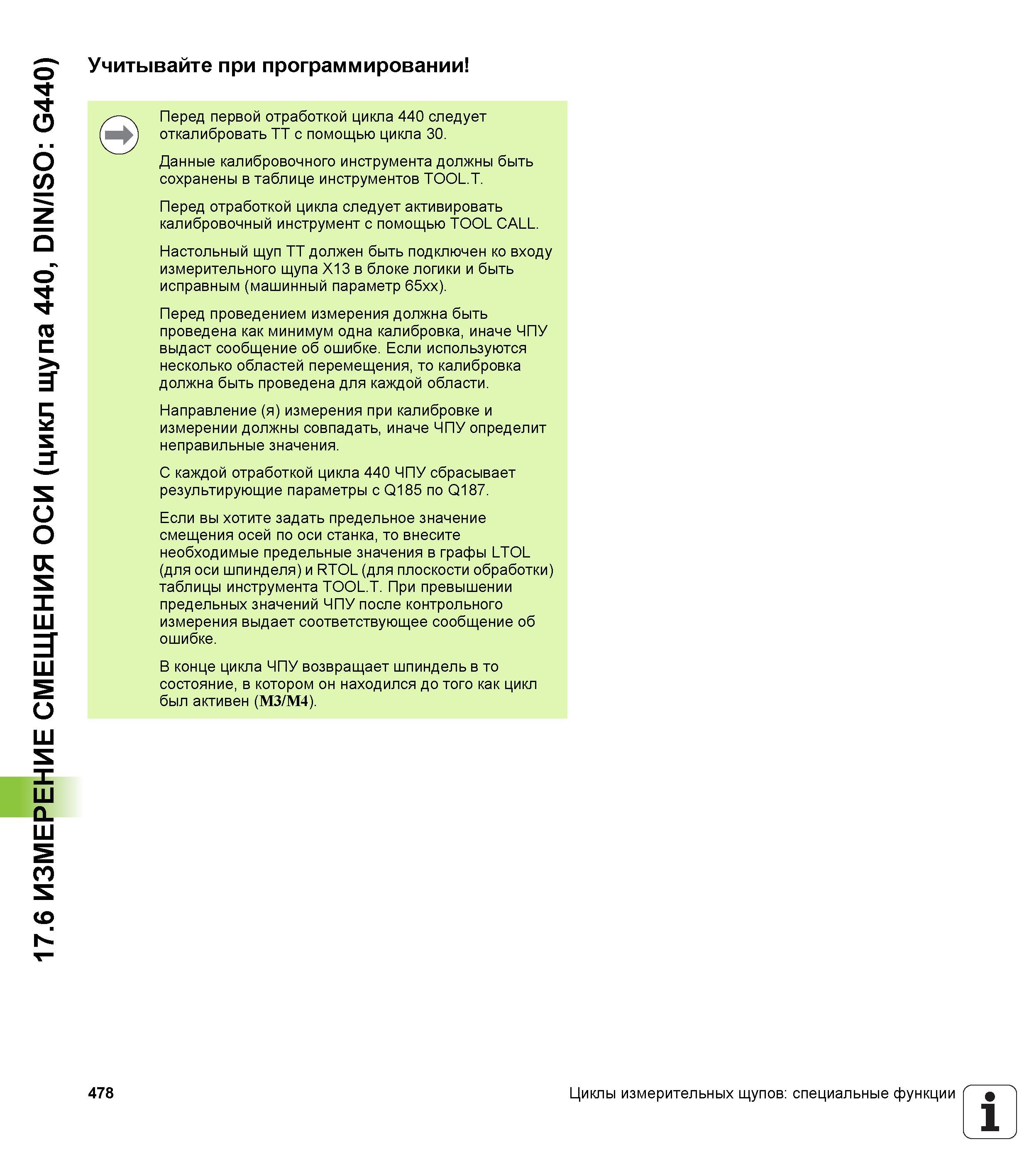

17.6 ИЗМЕРЕНИЕ СМЕЩЕНИЯ ОСИ (цикл щупа 440, DIN/ISO G440) Учитывайте при программировании 478 Перед первой отработкой цикла 440 следует откалибровать TT с помощью цикла 30. Данные калибровочного инструмента должны быть сохранены в таблице инструментов TOOL.T. Перед отработкой цикла следует активировать калибровочный инструмент с помощью TOOL CALL. Настольный щуп TT должен быть подключен ко входу измерительного щупа X13 в блоке логики и быть исправным (машинный параметр 65xx). Перед проведением измерения должна быть проведена как минимум одна калибровка, иначе ЧПУ выдаст сообщение об ошибке. Если используются несколько областей перемещения, то калибровка должна быть проведена для каждой области. Направление (я) измерения при калибровке и измерении должны совпадать, иначе ЧПУ определит неправильные значения. С каждой отработкой цикла 440 ЧПУ сбрасывает результирующие параметры с Q185 по Q187. Если вы хотите задать предельное значение смещения осей по оси станка, то внесите необходимые предельные значения в графы LTOL (для оси шпинделя) и RTOL (для плоскости обработки) таблицы инструмента TOOL.T. При превышении предельных значений ЧПУ после контрольного измерения выдает соответствующее сообщение об ошибке. В конце цикла ЧПУ возвращает шпиндель в то состояние, в котором он находился до того как цикл был активен (M3/M4). Циклы измерительных щупов специальные функции 1 _'
